SAC-5P-MR/10,0-920/FR SCO

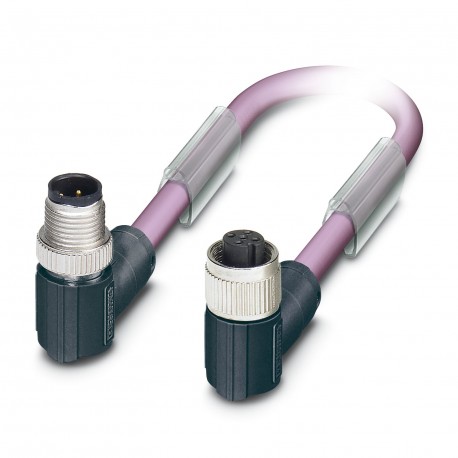

SAC-5P-MR/10,0-920/FR SCO 1085944 PHOENIX CONTACT Bus system cable, CANopen
$0.00米ドル
3088 在庫あり
主な仕様
GTIN:4055626876900
（ケーブル）:No hazardous substances above threshold values
注文キー:1085944
（図面）:
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626876900 |
| （ケーブル） | No hazardous substances above threshold values |
| 注文キー | 1085944 |
| （図面） | |
| 梱包単位 | 1 |
| ETIM 6.0 (eCl@ss) | EC001262 |
| ETIM 7.0 (eCl@ss) | EC001262 |
| 中国RoHS（ケーブル） | Environmentally friendly use period: unlimited = EFUP-e |
| 関税番号 | 85444290 |
| （周囲条件） | DeviceNet™ |
| ケーブルの長さ（図面） | 10 m |
| コーディング（周囲条件） | A - standard |
| （基準および規制） | -20 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 7.0 (分類) | 27060308 |
| eCl@ss 9.0 (分類) | 27060308 |
| 定格電圧（周囲条件） | 48 V AC |
| ステータス表示（周囲条件） | No |
| シールド（規格と規制） | Tinned copper braided shield |
| ケーブルの種類（規格と規制） | CAN Bus/DeviceNet |
| 減衰（基準と規制） | ≤ 22.9 dB/km (with 1 MHz) |
| 配線色（規格・規制） | Red-black, blue-white |
| 加速（基準と規制） | 3 m/s² |
| ケーブル重量（規格および規制） | 90 kg/km |
| 汚染度（周囲条件） | 3 |
| ハロゲンフリー（規格・規制） | in accordance with DIN VDE 0472 part 815 |
| ポジション数（周囲条件） | 5 |
| UL AWMスタイル（規格と規制） | 21198 (80°C/300 V) |
| 全体的なひねり（基準と規制） | 2 pairs around a drain wire in the center to the core |
| 過電圧カテゴリー（周囲条件） | II |
| 信号の種類/カテゴリ（周囲条件） | CANopen® |
| ツイストペア（規格と規制） | 2 cores to the pair |
| 曲げ半径（規格・規制） | 70 mm |
| ケーブル容量（規格と規制） | nom. 40 nF/km (Data cable) |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| 波動インピーダンス（規格・規制） | 120 Ω ±10 % (with 1 MHz) |
| AWG信号線（規格と規制） | 24 |
| ケーブル構造（規格と規制） | 2xAWG24/19+2xAWG22/19 |
| ループ抵抗（規格と規制） | ≤ 181.80 Ω/km (Data cable) |
| 40°Cでの定格電流（周囲条件） | 4 A |
| 横断経路（基準と規制） | 4.5 m |
| 通過速度（基準および規制） | 3 m/s |
| AWG電源（規格と規制） | 22 |
| 周囲温度（動作）（寸法） | -25 °C ... 90 °C (Plug / socket) |
| 難燃性（規格・規制） | UL 1581, Sec. 1060 (FT-1) |
| その他の耐性（規格・規制） | Low adhesion |
| 導体材料（規格・規制） | Tin-plated Cu litz wires |
| UL 94（一般）に準拠した難燃性評価 | HB |
| UL 94準拠の難燃性評価（材料） | HB |
| 絶縁抵抗（規格・規制） | ≥ 5 GΩ*km (Data cable) |
| 外装シース、色（規格・規制） | violet RAL 4001 |
| 公称電圧、ケーブル（規格および規制） | ≤ 300 V (Peak value, not for high-power applications) |
| 外装シース材質（規格・規則） | PUR |
| 試験電圧コア/コア（規格および規制） | 2000 V (50 Hz, 1 min.) |
| ペアシールドの種類（規格と規制） | Plastic-coated aluminum foil, aluminum side outside |
| 導体断面積（規格および規制） | 2x 0.25 mm² (Data cable) |
| 光シールドカバー（規格および規制） | 80 % |
| 曲げサイクル数（規格および規制） | 5000000 |
| 試験電圧コア/シールド（規格および規制） | 2000 V (50 Hz, 1 min.) |
| ケーブルの種類（略称）（規格・規則） | 920 |
| ケーブル外径D（規格・規制） | 6.7 mm ±0,3 mm |
| 材料導体絶縁（規格および規制） | Foamed PE (Data cable) |
| 周囲温度（動作）（規格・規制） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 19x 0.13 mm |
| 絶縁体を含むコア径（規格・規制） | 1.95 mm ±0.05 mm (Data cable) |
| 導体構造、電圧供給（規格・規制） | 19x 0.15 mm |
| 寸法図M12 x 1 オスプラグ、アングル型、シールド付き（図面） | |
| 最小曲げ半径、固定設置（規格および規制） | 5 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 10 x D |
| 最小曲げ半径、ドラッグチェーンの用途（規格および規制） | 10 x D |
| 回路図M12プラグとM12ソケットの接点配置（図面） | |
| 回路図ピン配置M12ソケット、5極、Aコード、ソケット側面図（図面） |
製品説明
Bus system cable, CANopen®, DeviceNet™, 5-pole halogen-free, shielded, M12 angled connector, coding: A SPEEDCON, to M12 angled female, coding: A SPEEDCON, cable length: 10 m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Dimensional drawingM12 x 1 male plug, angled, shielded
