SAC-5P-MS/ 1,5-924/FR SCO

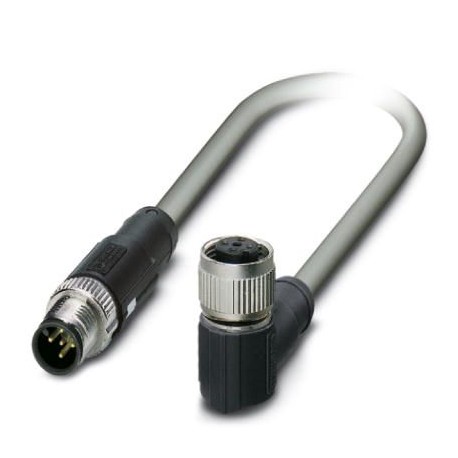

SAC-5P-MS/ 1,5-924/FR SCO 1405990 PHOENIX CONTACT Bus system cable
$0.00米ドル
4227 在庫あり
主な仕様
GTIN:4046356800389
注記:Made to Order (non-returnable)
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1405990
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356800389 |
| 注記 | Made to Order (non-returnable) |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1405990 |
| 梱包単位 | 1 pc |
| （寸法） | IP68 |
| 原産国 | US (United States) |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| 関税番号 | 85444290 |
| （周囲条件） | DeviceNet™ |
| 最小注文数量 | 50 pc |
| 連絡先資料（一般） | CuSn |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| シーリング材（一般） | NBR |
| コーディング（周囲条件） | A - standard |
| トルク（周囲条件） | 0.4 Nm (M12 connector) |
| （基準および規制） | 2.3 dB (f = 1 MHz) |
| グリップ本体材質（一般） | TPU, hardly inflammable, self-extinguishing |
| 保護等級（寸法） | IP65 |
| コンタクトキャリア材料（一般） | TPU GF |
| 接触面材質（一般） | Ni/Au |
| 定格電圧（周囲条件） | 48 V AC |
| ステータス表示（周囲条件） | No |
| 1個あたりの重量（梱包を除く） | 111.000 g |
| ケーブルの長さ（主要商業データ） | 1.5 m |
| シールド（規格と規制） | Plastic-coated aluminum foil with a filler litz wire, aluminum side outside |
| ケーブルの種類（規格と規制） | CAN Bus/DeviceNet gray |
| 配線色（規格・規制） | Red-black, blue-white |
| ケーブル重量（規格および規制） | 64.51 kg/km |
| 汚染度（周囲条件） | 3 |
| ポジション数（周囲条件） | 5 |
| UL AWMスタイル（規格と規制） | 2464 (80°C/300 V) |
| 全体的なひねり（基準と規制） | 2 pairs around a drain wire in the center to the core |
| 過電圧カテゴリー（周囲条件） | II |
| 信号の種類/カテゴリ（周囲条件） | CANopen® |
| ツイストペア（規格と規制） | 2 cores to the pair |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| 信号実行時間（規格と規制） | 4.46 ns/m |
| 波動インピーダンス（規格・規制） | 120 Ω ±12 Ω |
| AWG信号線（規格と規制） | 22 |
| ケーブル構造（規格と規制） | 2xAWG22 (Signal) + 2xAWG22 (Power) |
| 40°Cでの定格電流（周囲条件） | 4 A |
| AWG電源（規格と規制） | 22 |
| 周囲温度（動作）（寸法） | -25 °C ... 90 °C (Plug / socket) |
| その他の耐性（規格・規制） | UV resistant |
| 耐油性（規格・規制） | yes |
| 導体材料（規格・規制） | Bare Cu litz wires |
| シールド減衰（規格と規制） | 0.95 dB (f = 125 kHz) |
| 特別な特性（規格と規制） | UL standards PLTC and ITC |
| 動作容量（規格および規制） | nom. 78.74 pF (per meter) |
| UL 94（一般）に準拠した難燃性評価 | HB |
| UL 94準拠の難燃性評価（材料） | HB |
| 絶縁抵抗（規格・規制） | ≥ 59.38 Ω*m (Signal line) |
| 外装シース、色（規格・規制） | gray |
| 外装シース材質（規格・規則） | PVC |
| ペアシールドの種類（規格と規制） | Plastic-coated aluminum foil, aluminum side inside |
| 導体断面積（規格および規制） | 2x 0.34 mm² (Signal line) |
| ケーブルの種類（略称）（規格・規則） | 924 |
| ケーブル外径D（規格・規制） | 6.9 mm ±0.13 mm |
| 材料導体絶縁（規格および規制） | Foamed PE (Signal line) |
| 周囲温度（動作）（規格・規制） | -30 °C ... 75 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 19x 0.15 mm |
| 絶縁体を含むコア径（規格・規制） | 1.27 mm ±0.05 mm (Signal line) |
| 導体構造、電圧供給（規格・規制） | 19x 0.15 mm |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 15 x D |
製品説明
Bus system cable, CANopen®, DeviceNet™, 5-pole, PVC, grey, shielded, M12 straight male connector, coding: A, to M12 angled connection female, encoding: A, cable length: 1.5 m, Unshielded plug-in conne
