SAC-6P-5,0-PVC/M12FRM PE SH

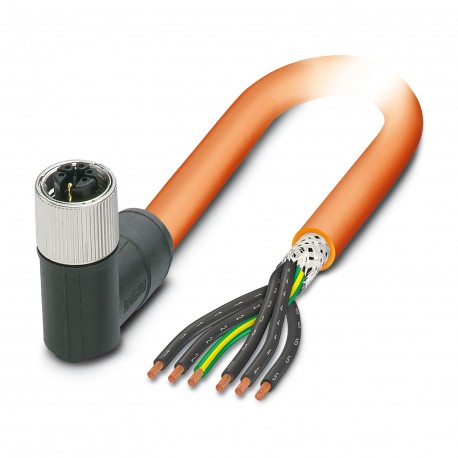

SAC-6P-5,0-PVC/M12FRM PE SH 1414921 PHOENIX CONTACT Power cable, 6-position, PVC, orange RAL 2003, shielded ..
$0.00米ドル
3302 在庫あり
主な仕様
GTIN:4055626035499
注文キー:1414921
（図面）:
カタログページ:Page 299 (C-2-2019)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626035499 |
| 注文キー | 1414921 |
| （図面） | |
| カタログページ | Page 299 (C-2-2019) |
| 梱包単位 | 1 pc |
| （寸法） | IP67 |
| 原産国 | PL (Poland) |
| ETIM 5.0 (eCl@ss) | EC001855 |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| REACh SVHC（ケーブル） | Lead 7439-92-1 |
| 関税番号 | 85444290 |
| 連絡先資料（一般） | CuZn |
| ケーブルの長さ（図面） | 5 m |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| コーディング（周囲条件） | M - Power |
| トルク（周囲条件） | 0.4 Nm (M12 connector) |
| （基準および規制） | According to DIN EN 60332-1-2 |
| eCl@ss 5.1 (分類) | 27061801 |
| eCl@ss 6.0 (分類) | 27279200 |
| eCl@ss 7.0 (分類) | 27279218 |
| eCl@ss 8.0 (分類) | 27279218 |
| eCl@ss 9.0 (分類) | 27060311 |
| グリップ本体材質（一般） | PP |
| 保護等級（寸法） | IP65 |
| コンタクトキャリア材料（一般） | PA |
| 接触面材質（一般） | Ni/Au |
| 定格電圧（周囲条件） | 690 V AC |
| 規格・仕様（材質） | M12 connector IEC 61076-2-111 |
| ステータス表示（周囲条件） | No |
| 1個あたりの重量（梱包を除く） | 0.000 g |
| ケーブルの種類（規格と規制） | PVC |
| 配線色（規格・規制） | black 1, black 2, black 3, black 4, black 5, green/yellow |
| 加速（基準と規制） | 10 m/s² |
| ケーブル重量（規格および規制） | 192 kg/km |
| 汚染度（周囲条件） | 3 |
| ポジション数（周囲条件） | 6 |
| UL AWMスタイル（規格と規制） | 2570 / 10914 (80°C/1000 V) |
| 過電圧カテゴリー（周囲条件） | III |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| 基準/規制（周囲条件） | M12 connector IEC 61076-2-111 |
| 図電流容量（図面） | |
| 40°Cでの定格電流（周囲条件） | 8 A |
| 横断経路（基準と規制） | 10 m |
| 通過速度（基準および規制） | 3 m/s |
| AWG電源（規格と規制） | 16 |
| 周囲温度（動作）（寸法） | -25 °C ... 85 °C (Plug / socket) |
| 難燃性（規格・規制） | According to UL 758/1581 (Cable Flame) |
| 耐油性（規格・規制） | According to DIN EN 60811-404, 168 h at 60 °C |
| 導体材料（規格・規制） | Bare Cu litz wires |
| 試験電圧、ケーブル（規格および規制） | ≥ 10000 V AC (Spark test) |
| 導体抵抗（規格・規制） | ≤ 15 Ω/m (at 20 °C) |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| UL 94準拠の難燃性評価（材料） | V0 |
| 絶縁抵抗（規格・規制） | ≥ 100 MΩ*km (at 20 °C) |
| 保護回路/コンポーネント（周囲条件） | unwired |
| 厚さ、断熱性（規格・規制） | ≥ 0.36 mm |
| 外装シース、色（規格・規制） | orange RAL 2003 |
| 公称電圧、ケーブル（規格および規制） | ≤ 1000 V AC |
| 外皮の厚さ（規格・規則） | approx. 0.76 mm |
| 外装シース材質（規格・規則） | PVC |
| 導体断面積（規格および規制） | 6x 1.5 mm² |
| 曲げサイクル数（規格および規制） | 1000000 |
| ケーブルの種類（略称）（規格・規則） | PVC |
| ケーブル外径D（規格・規制） | 10.4 mm ±0.25 mm |
| 材料導体絶縁（規格および規制） | PVC |
| 周囲温度（動作）（規格・規制） | -20 °C ... 80 °C (cable, flexible installation) |
| 回路図M12ソケットの接点配置（図面） | |
| 絶縁体を含むコア径（規格・規制） | 2.4 mm ±0.05 mm |
| 導体構造、電圧供給（規格・規制） | 78x 0.15 mm |
| 最小曲げ半径、固定設置（規格および規制） | 5 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 10 x D |
| 最小曲げ半径、ドラッグチェーンの用途（規格および規制） | 10 x D |
製品説明
Power cable, 6-pole, shielded (Advanced Shielding Technology), free cable end, to Elbow Female M12, coding: M, cable length: 5 m, for AC current up to 8 A/690 V
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
DiagramCurrent carrying capacity
