SAC-6P-M12MSM/ 1,5-PVC PE SH

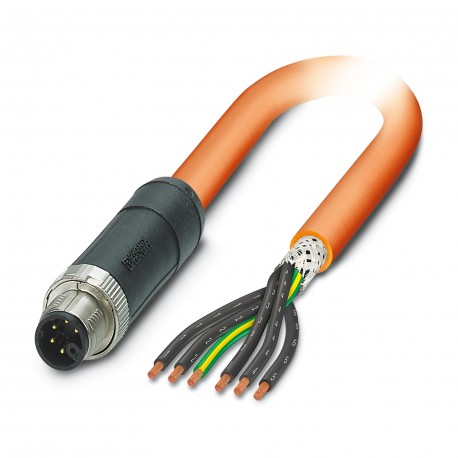

SAC-6P-M12MSM/ 1,5-PVC PE SH 1414952 PHOENIX CONTACT Power cable
$0.00米ドル
3916 在庫あり
主な仕様
:according to UL 758/1581 FT1
タイプ:Plug straight M12
コーディング:M
シールド:yes
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| according to UL 758/1581 FT1 | |
| タイプ | Plug straight M12 |
| コーディング | M |
| シールド | yes |
| ケーブルタイプ | PVC orange [PVC] |
| 応用 | Power supply |
| コーディングタイプ | M (Power) |
| ケーブル長 | 1.5 m |
| ケーブル重量 | 192 kg/km |
| 製品タイプ | Power cable |
| 試験電圧 | ≥ 10000 V AC (Spark test) |
| UL AWMスタイル | 2570 / 10914 (80°C/1000 V) |
| 記事の改訂 | 05 |
| 接触材料 | CuZn |
| 難燃性 | According to UL 758/1581 (Cable Flame) |
| 耐油性 | according to DIN EN 60811-404, 168 h at 60 °C |
| 導体材料 | Bare Cu litz wires |
| 公称電流IN | 8 A |
| 公称電圧UN | 690 V AC |
| 単線、カラー | black 1, black 2, black 3, black 4, black 5, green/yellow |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 6 |
| 保護の程度 | IP65 |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | III |
| 標準指定 | M12 connector |
| 絶縁抵抗 | ≥ 100 MΩ |
| グリップ本体の材質 | PP |
| 厚さ、断熱性 | ≥ 0.36 mm |
| 外装シース、カラー | orange RAL 2003 |
| 公称電圧、ケーブル | ≤ 1000 V AC |
| 外装材 | PVC |
| 導体断面積 | 6x 1.5 mm² |
| ケーブル外径 | 10.40 mm ±0.25 mm |
| 厚さ、外皮 | approx. 0.76 mm |
| 接触キャリア材料 | PA |
| 接触面材質 | Ni/Au |
| 材質電線絶縁体 | PVC |
| 規格/仕様 | IEC 61076-2-111 |
| 最大導体抵抗 | ≤ 15 Ω/m (at 20 °C) |
| ねじ接続用材質 | Zinc die-cast, nickel-plated |
| 絶縁体を含む線径 | 2.4 mm ±0.05 mm |
| 周囲温度（動作） | -40 °C ... 80 °C (cable, fixed installation) |
| 動的荷重容量（曲げ） | Max. bending cycles: 1000000, Bending radius: 10 x D, Traversing path: 10 m, Traversing rate: 3 m/s, Acceleration: 10 m/s² |
| UL 94準拠の難燃性評価 | V0 |
| 最小曲げ半径、固定設置 | 5 x D |
| 最小の曲げ半径、固定設置 | 52 mm |
| 最小曲げ半径、柔軟な設置 | 10 x D |
| 最小の曲げ半径、可動設置 | 104 mm |
製品説明
Power cable, 6-pole, shielded (Advanced Shielding Technology), M12 straight connector, coding: M, to free cable end, cable length: 1.5 m, for AC up to 8 A/690 V
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
