SAC-8P-0,3-PUR/M 8FR
SAC-8P- 0,3-PUR/M 8FR 1130344 PHOENIX CONTACT Cable para sensores/actuadores, 8-polos, PUR sin halógenos, ne..
$0.00米ドル
4203 在庫あり
主な仕様
GTIN:4063151060015
注文キー:1130344
（図面）:
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4063151060015 |
| 注文キー | 1130344 |
| （図面） | |
| 梱包単位 | 1 |
| （寸法） | 30 V DC |
| REACh SVHC（ケーブル） | Lead 7439-92-1 |
| コーディング（ディメンション） | A - standard |
| 関税番号 | 85444290 |
| 連絡先資料（一般） | CuSn |
| ケーブルの長さ（図面） | 0.3 m |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| 定格電圧（寸法） | 30 V AC |
| ステータス表示（寸法） | No |
| （基準および規制） | -25 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 9.0 (分類) | 27060311 |
| グリップ本体材質（一般） | TPU, hardly inflammable, self-extinguishing |
| 汚染度（寸法） | 3 |
| ポジション数（寸法） | 8 |
| コンタクトキャリア材料（一般） | TPU GF |
| 接触面材質（一般） | Ni/Au |
| 絶縁抵抗（寸法） | ≥ 100 MΩ |
| 規格・規制（寸法） | M8 connector IEC 61076-2-104 |
| 40℃における定格電流（寸法） | 1.5 A |
| 規格・仕様（材質） | M8 connector IEC 61076-2-104 |
| 配線色（規格・規制） | white, brown, green, yellow, gray, pink, blue, red |
| 加速（基準と規制） | 10 m/s² |
| ハロゲンフリー（規格・規制） | in accordance with DIN VDE 0472 part 815 |
| UL AWMスタイル（規格と規制） | 20549 |
| 全体的なひねり（基準と規制） | 8 wires around filler to the core |
| 保護回路/部品（寸法） | unwired |
| 曲げ半径（規格・規制） | 51 mm |
| AWG信号線（規格と規制） | 26 |
| 横断経路（基準と規制） | 10 m |
| 通過速度（基準および規制） | 3 m/s |
| 難燃性（規格・規制） | according to UL 758/1581 (horizontal) |
| 材料、充填材（規格・規制） | PE |
| その他の耐性（規格・規制） | hydrolysis and microbe resistant |
| 耐油性（規格・規制） | According to DIN EN 60811-2-1, 168 h at 100°C |
| ケーブル略語（規格・規制） | Li9Y11Y |
| 導体材料（規格・規制） | Bare Cu litz wires |
| 試験電圧、ケーブル（規格および規制） | ≥ 3000 V AC (Spark test) |
| 導体抵抗（規格・規制） | 139 Ω/km (at 20 °C) |
| UL 94（一般）に準拠した難燃性評価 | HB |
| UL 94準拠の難燃性評価（材料） | HB |
| 絶縁抵抗（規格・規制） | 1 GΩ*km (at 20 °C) |
| 厚さ、断熱性（規格・規制） | ≥ 0.21 mm (Signal line) |
| 外装シース、色（規格・規制） | black-gray RAL 7021 |
| 公称電圧、ケーブル（規格および規制） | ≤ 300 V AC |
| 外装シース材質（規格・規則） | PUR |
| 導体断面積（規格および規制） | 8x 0.14 mm² (Signal line) |
| 寸法図ソケットM8 x 1、アングル（図面） | |
| 曲げサイクル数（規格および規制） | 4000000 |
| ケーブル外径D（規格・規制） | 5.1 mm ±0.15 mm |
| 材料導体絶縁（規格および規制） | PP |
| ねじれの長さ、全体のねじれ（規格と規制） | 58 mm |
| 周囲温度（動作）（規格・規制） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 18x 0.10 mm |
| 絶縁体を含むコア径（規格・規制） | 1 mm ±0.02 mm (Signal line) |
| 最小曲げ半径、固定設置（規格および規制） | 25.5 mm |
| 最小曲げ半径、可動設置（規格・規制） | 51 mm |
| 回路図M8ソケットのコネクタピン配置、8極、ソケット側図（図面） |
製品説明

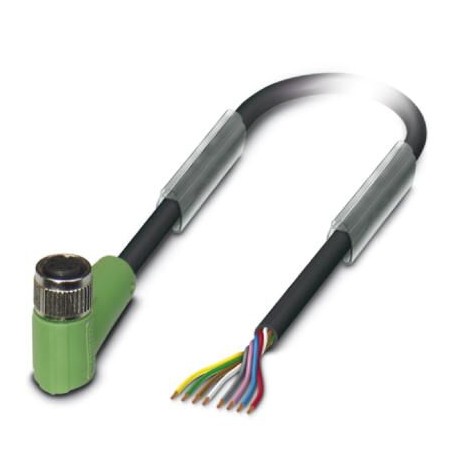

Sensor/actuator cable, 8-pole, halogen-free PUR, greyish black RAL 7021, free cable end, to Elbowed connection female M8, cable length: 0.3 m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Dimensional drawingSocket M8 x 1, angled
