SAC-8P-1,0-28X/M12FS OD

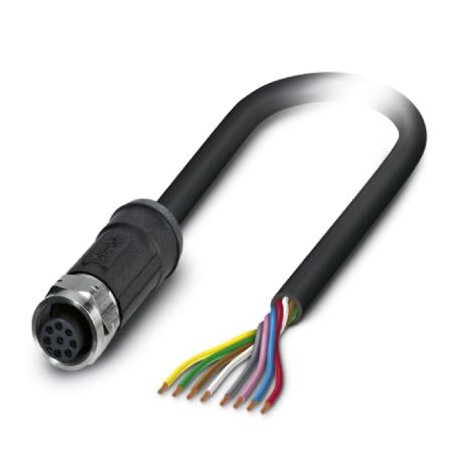

SAC-8P-1,0-28X/M12FS OD 1414285 PHOENIX CONTACT Sensor/actuator cable SAC-8P- 1,0-28X/M12FS OD 1414285
$0.00米ドル
4369 在庫あり
主な仕様
GTIN:4055626023236
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1414285
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626023236 |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1414285 |
| 梱包単位 | 1 |
| （寸法） | IP69K |
| ETIM 5.0 (eCl@ss) | EC001855 |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（ケーブル） | |
| UNSPSC 13.2 (ETIM) | 31251501 |
| 関税番号 | 85444290 |
| （周囲条件） | 30 V DC |
| 連絡先資料（一般） | CuSn |
| 材質、ローレット（一般） | Stainless steel |
| シーリング材（一般） | FPM |
| コーディング（周囲条件） | A - standard |
| トルク（周囲条件） | 0.4 Nm (M12 connector) |
| （基準および規制） | 20 °C ±5 °C (cable, drag chain applications) |
| eCl@ss 5.1 (分類) | 27061800 |
| eCl@ss 6.0 (分類) | 27279200 |
| eCl@ss 7.0 (分類) | 27279218 |
| eCl@ss 8.0 (分類) | 27279218 |
| eCl@ss 9.0 (分類) | 27060311 |
| グリップ本体材質（一般） | PP |
| 規格名称（材質） | M12 connector |
| 規格・規制（材料） | IEC 61076-2-101 |
| 保護等級（寸法） | IP65 |
| コンタクトキャリア材料（一般） | PP |
| 接触面材質（一般） | Ni/Au |
| 定格電圧（周囲条件） | 30 V AC |
| ステータス表示（周囲条件） | No |
| ケーブルの長さ（主要商業データ） | 1 m |
| ケーブルの種類（規格と規制） | PE-X black |
| 配線色（規格・規制） | white, brown, green, yellow, gray, pink, blue, red |
| 加速（基準と規制） | 10 m/s² |
| ケーブル重量（規格および規制） | 65 kg/km |
| 汚染度（周囲条件） | 3 |
| ハロゲンフリー（規格・規制） | in accordance with DIN VDE 0472 part 815 |
| ポジション数（周囲条件） | 8 |
| 全体的なひねり（基準と規制） | 8 wires around filler to the core |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| 基準/規制（周囲条件） | M12 connector IEC 61076-2-101 |
| AWG信号線（規格と規制） | 24 |
| 40°Cでの定格電流（周囲条件） | 2 A |
| 横断経路（基準と規制） | 10 m |
| 通過速度（基準および規制） | 3 m/s |
| 周囲温度（動作）（寸法） | -40 °C ... 105 °C (Plug / socket) |
| 難燃性（規格・規制） | According to DIN EN 60332-1-2 |
| 材料、充填材（規格・規制） | PP yarn |
| その他の耐性（規格・規制） | Resistance to fuels according to IEC 60811, 168 h at 70°C |
| 耐油性（規格・規制） | According to DIN EN 60811-2-1, 168 h at 100°C |
| ケーブル略語（規格・規制） | Li2X2X |
| 導体材料（規格・規制） | Bare Cu litz wires |
| 特別な特性（規格と規制） | Irradiated |
| 試験電圧、ケーブル（規格および規制） | ≥ 3000 V AC (Spark test) |
| 導体抵抗（規格・規制） | ≤ 78 Ω/km (at 20 °C) |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| 挿入/抜去サイクル（周囲条件） | ≥ 100 |
| UL 94準拠の難燃性評価（材料） | V0 |
| 絶縁抵抗（規格・規制） | ≥ 100 MΩ*km (at 20 °C) |
| 保護回路/コンポーネント（周囲条件） | unwired |
| 厚さ、断熱性（規格・規制） | approx. 0.25 mm (Core insulation) |
| 外装シース、色（規格・規制） | black-gray RAL 7021 |
| 公称電圧、ケーブル（規格および規制） | ≤ 300 V AC |
| 外皮の厚さ（規格・規則） | approx. 1.3 mm |
| 外装シース材質（規格・規則） | PE-X |
| 導体断面積（規格および規制） | 8x 0.25 mm² |
| 曲げサイクル数（規格および規制） | 2000000 |
| ケーブルの種類（略称）（規格・規則） | 28X |
| ケーブル外径D（規格・規制） | 6.8 mm ±0.2 mm |
| 材料導体絶縁（規格および規制） | PE-X |
| ねじれの長さ、全体のねじれ（規格と規制） | 67 mm |
| 周囲温度（動作）（規格・規制） | -40 °C ... 105 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 32x 0.10 mm |
| 絶縁体を含むコア径（規格・規制） | 1.17 mm ±0.02 mm |
| 最小曲げ半径、固定設置（規格および規制） | 5 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 10 x D |
| 最小曲げ半径、ドラッグチェーンの用途（規格および規制） | 10 x D |
製品説明
Sensor/actuator cable, 8-pole, halogen-free PE-X, greyish black RAL 7021, free cable end, to Straight connection female M12, coding: A, cable length: 1 m, for outdoor applications, with stainless stee
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Sensor/actuator cable, 8-position, PE-X halogen-free, black-gray RAL 7021, free cable end, on Socket straight M12, A-coded, cable length: 1 m, for outdoor applications, with high-grade steel knurl
