SAC-8P-7,5-PUR/M12FS SH NC

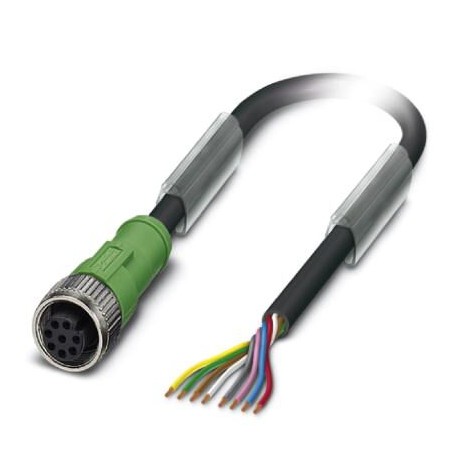

SAC-8P-7,5-PUR/M12FS SH NC 1409382 PHOENIX CONTACT Sensor/actuator cable SAC-8P-7,5-PUR/M12FS SH NC 1409382
$0.00米ドル
3753 在庫あり
主な仕様
GTIN:4046356869966
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1409382
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356869966 |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1409382 |
| 梱包単位 | 1 |
| （寸法） | IP67 |
| UNSPSC 11（ETIM） | 31251501 |
| ETIM 4.0（eCl@ss） | EC001855 |
| ETIM 5.0 (eCl@ss) | EC001855 |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（ケーブル） | |
| UNSPSC 13.2 (ETIM) | 31251501 |
| UNSPSC 6.01（ETIM） | 31251501 |
| UNSPSC 12.01 (ETIM) | 31251501 |
| 関税番号 | 85444290 |
| UNSPSC 7.0901 (ETIM) | 31251501 |
| （周囲条件） | 30 V DC |
| 連絡先資料（一般） | CuZn |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| シーリング材（一般） | NBR |
| コーディング（周囲条件） | A - standard |
| （基準および規制） | -25 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 4.0（分類） | 27060306 |
| eCl@ss 4.1 (分類) | 27060306 |
| eCl@ss 5.0 (分類) | 27061801 |
| eCl@ss 5.1 (分類) | 27061800 |
| eCl@ss 6.0 (分類) | 27279200 |
| eCl@ss 7.0 (分類) | 27279218 |
| eCl@ss 8.0 (分類) | 27279218 |
| eCl@ss 9.0 (分類) | 27060311 |
| グリップ本体材質（一般） | TPU, hardly inflammable, self-extinguishing |
| 保護等級（寸法） | IP65 |
| コンタクトキャリア材料（一般） | TPU GF |
| 接触面材質（一般） | Ni/Au |
| 定格電圧（周囲条件） | 30 V AC |
| ステータス表示（周囲条件） | No |
| ケーブルの長さ（主要商業データ） | 7.5 m |
| シールド（規格と規制） | Tinned copper braided shield |
| ケーブルの種類（規格と規制） | PUR halogen-free black |
| 配線色（規格・規制） | Brown, white, green, yellow, gray, pink, blue, red |
| 加速（基準と規制） | 10 m/s² |
| ケーブル重量（規格および規制） | 53 kg/km |
| 汚染度（周囲条件） | 3 |
| ハロゲンフリー（規格・規制） | in accordance with DIN VDE 0472 part 815 |
| ポジション数（周囲条件） | 8 |
| UL AWMスタイル（規格と規制） | 20549 / 10493 (80°C/300 V) |
| 全体的なひねり（基準と規制） | 8 wires around filler to the core |
| 過電圧カテゴリー（周囲条件） | II |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| AWG信号線（規格と規制） | 24 |
| 40°Cでの定格電流（周囲条件） | 2 A |
| 横断経路（基準と規制） | 10 m |
| 通過速度（基準および規制） | 3 m/s |
| 難燃性（規格・規制） | in acc. with UL FT-2 |
| その他の耐性（規格・規制） | hydrolysis and microbe resistant |
| ケーブル略語（規格・規制） | LiF9YC11Y |
| 導体材料（規格・規制） | Bare Cu litz wires |
| 特別な特性（規格と規制） | Flexible cable conduit capable |
| 試験電圧、ケーブル（規格および規制） | ≥ 3000 V AC (Spark test) |
| 導体抵抗（規格・規制） | ≤ 78 Ω/km (at 20 °C) |
| UL 94（一般）に準拠した難燃性評価 | HB |
| 挿入/抜去サイクル（周囲条件） | ≥ 100 |
| UL 94準拠の難燃性評価（材料） | HB |
| 絶縁抵抗（規格・規制） | ≥ 1 GΩ*km (at 20 °C) |
| 厚さ、断熱性（規格・規制） | approx. 0.2 mm |
| 外装シース、色（規格・規制） | black-gray RAL 7021 |
| 公称電圧、ケーブル（規格および規制） | ≤ 300 V AC |
| 外皮の厚さ（規格・規則） | approx. 0.5 mm |
| 外装シース材質（規格・規則） | PUR |
| 導体断面積（規格および規制） | 8x 0.25 mm² (Signal line) |
| 光シールドカバー（規格および規制） | 85 % |
| 曲げサイクル数（規格および規制） | 2000000 |
| 試験電圧コア/シールド（規格および規制） | ≥ 2000 V AC (for 60 s) |
| ケーブルの種類（略称）（規格・規則） | PUR |
| ケーブル外径D（規格・規制） | 5.9 mm ±0.2 mm |
| 材料導体絶縁（規格および規制） | PP |
| 周囲温度（動作）（規格・規制） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 32x 0.10 mm |
| 絶縁体を含むコア径（規格・規制） | 1.17 mm ±0.02 mm |
| 自由導体端の被覆剥ぎ長さ（主要商業データ） | 50 mm |
| 最小曲げ半径、固定設置（規格および規制） | 5 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 10 x D |
| 最小曲げ半径、ドラッグチェーンの用途（規格および規制） | 10 x D |
製品説明
Sensor/actuator cable, 8-pole, halogen-free PUR, greyish black RAL 7021, shielded, free cable end, to Straight connection female M12, coding: A, cable length: 7.5 m, The screen is not placed in the kn
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Sensor/actuator cable, 8-position, PUR halogen-free, black-gray RAL 7021, shielded, free cable end, on Socket straight M12, A-coded, cable length: 7.5 m, Shield not connected to knurl
