SAC-8P-M 8MS/10,0-PUR/M 8FS SH

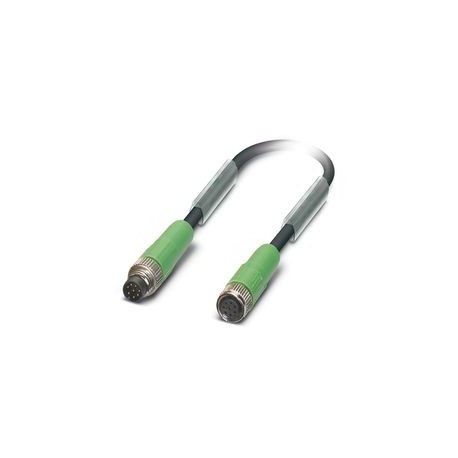

SAC-8P-M 8MS/10,0-PUR/M 8FS SH 1134789 PHOENIX CONTACT Sensor/actuator cable, 8-pole, halogen-free PUR, grey..
$0.00米ドル
4581 在庫あり
主な仕様
:30 V DC
タイプ:Plug straight M8
コーディング:A
シールド:yes
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 30 V DC | |
| タイプ | Plug straight M8 |
| コーディング | A |
| シールド | yes |
| ケーブルタイプ | PUR halogen-free black [PUR] |
| 応用 | Standard |
| コーディングタイプ | A |
| ケーブル長 | 10 m |
| ケーブル重量 | 45 kg/km |
| ハロゲンフリー | in accordance with DIN VDE 0472 part 815 |
| 製品タイプ | Sensor/actuator cable |
| 試験電圧 | ≥ 3000 V AC (Spark test) |
| UL AWMスタイル | 20549 |
| 全体的なひねり | 8 wires around filler to the core |
| シール材 | NBR |
| ステータス表示 | No |
| AWG信号線 | 26 |
| 接触材料 | CuSn |
| 難燃性 | according to UL 758/1581 (horizontal) |
| 材料、充填材 | PE |
| その他の抵抗 | hydrolysis and microbe resistant |
| 耐油性 | in accordance with DIN EN 60811-2-1 |
| 導体材料 | Bare Cu litz wires |
| 接触抵抗 | ≤ 5 mΩ |
| 公称電流IN | 1.5 A |
| 公称電圧UN | 30 V AC |
| 保護回路 | unwired |
| 単線、カラー | white, brown, green, yellow, gray, pink, blue, red |
| 汚染度 | 3 |
| 寸法図 | |
| 最大曲げサイクル | 2000000 |
| ポジション数 | 8 |
| 保護の程度 | IP65 |
| ケーブル出口の数 | 1 |
| 標準指定 | M8 connector |
| 絶縁抵抗 | ≥ 100 MΩ |
| グリップ本体の材質 | TPU, hardly inflammable, self-extinguishing |
| 厚さ、断熱性 | ≥ 0.21 mm (Signal line) |
| 外装シース、カラー | black-gray RAL 7021 |
| 公称電圧、ケーブル | ≤ 300 V AC |
| 外装材 | PUR |
| ステータス表示あり | No |
| 導体断面積 | 8x 0.14 mm² (Signal line) |
| ケーブル外径 | 5.9 mm ±0.2 mm |
| 光シールドカバー | 85 % |
| 接触キャリア材料 | TPU GF |
| 接触面材質 | Ni/Au |
| 材質電線絶縁体 | PP |
| 規格/仕様 | IEC 61076-2-104 |
| 試験電圧 コア/シールド | ≥ 2000 V AC (for 60 s) |
| 最大導体抵抗 | 139 Ω/km (at 20 °C) |
| 挿入/離脱サイクル | ≥ 100 |
| ねじ接続用材質 | Zinc die-cast, nickel-plated |
| ねじれの長さ、全体のねじれ | 58 mm |
| 絶縁体を含む線径 | 1 mm ±0.02 mm (Signal line) |
| 周囲温度（動作） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線 | 18x 0.10 mm |
| UL 94準拠の難燃性評価 | HB |
| 最小の曲げ半径、固定設置 | 29.5 mm |
| 最小の曲げ半径、可動設置 | 59 mm |
製品説明
Sensor/Actuator Cable, Halogen-Free 8-Pole, Shielded, M8 Straight Connector, Coding: A, A M8 Straight Female, Cable Length: 10 m
