在庫あり 注目商品
SACB-4/ 8-10,0PUR SH

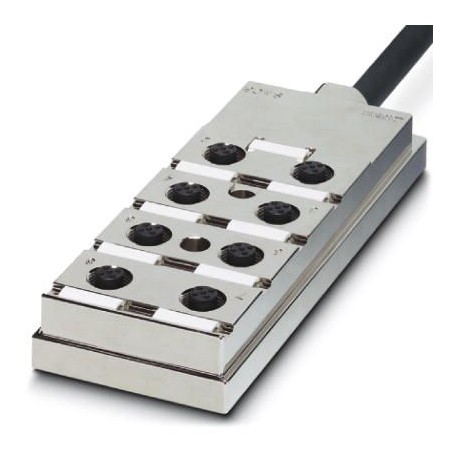

SACB-4/ 8-10,0PUR SH 1695799 PHOENIX CONTACT Sensor/actuator box
$0.00米ドル
4269 在庫あり
主な仕様
GTIN:4017918899431
注記:Made to Order (non-returnable)
（ケーブル）:No hazardous substances above threshold values
注文キー:1695799
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918899431 |
| 注記 | Made to Order (non-returnable) |
| （ケーブル） | No hazardous substances above threshold values |
| 注文キー | 1695799 |
| （一般的な） | -5 °C ... 80 °C (for flexible installation) |
| カタログページ | Page 274 (C-2-2017) |
| 梱包単位 | 1 pc |
| 原産国 | PL (Poland) |
| 中国RoHS（ケーブル） | Environmentally friendly use period: unlimited = EFUP-e |
| 関税番号 | 85444290 |
| （断熱材） | 1-4 / 5 (PE) = GN/YE |
| （主要商業データ） | 60 V DC |
| （基準および規制） | -5 °C ... 80 °C (cable, flexible installation) |
| 保護の程度（一般） | IP65 |
| 定格電圧（主要商用データ） | 48 V |
| ケーブルの長さ（周囲条件） | 10 m |
| 1個あたりの重量（梱包を除く） | 1,897.460 g |
| スロット数（主要商業データ） | 4 |
| シールド（規格と規制） | Tinned copper braided shield |
| 標準指定（ピン割り当て） | M12 connector |
| ケーブルの種類（規格と規制） | PUR/PVC shielded, black |
| 接続方法（周囲条件） | Fixed connection |
| 規格・規制（ピン配置） | IEC 61076-2-101 |
| 配線色（規格・規制） | brown, blue, green/yellow, white, green, yellow, gray, gray/pink, red/blue, white/green, brown/green |
| 周囲温度（動作）（一般） | -25 °C ... 70 °C |
| ポジション数（主要商業データ） | 5 |
| 全体的なひねり（基準と規制） | Wires twisted in layers |
| 定格電流合計（主要商用データ） | 12 A |
| 曲げ半径（規格・規制） | 94 mm |
| AWG信号線（規格と規制） | 20 |
| 横断経路（基準と規制） | 2 m |
| 通過速度（基準および規制） | 2 m/s |
| AWG電源（規格と規制） | 17 |
| 難燃性（規格・規制） | DIN EN 50265 |
| その他の耐性（規格・規制） | Highly resistant to acids, alkaline solutions and solvents |
| 耐油性（規格・規制） | according to VDE 0472 Part 803 |
| ケーブル略語（規格・規制） | LiYY11Y-HF |
| 導体材料（規格・規制） | Bare Cu litz wires |
| Oリング材質（マスターケーブル接続データ） | NBR |
| 特別な特性（規格と規制） | Silicone-free |
| 接点材料（マスターケーブル接続データ） | Cu alloy |
| ハウジング材質（マスターケーブル接続データ） | Aluminum |
| 試験電圧、ケーブル（規格および規制） | 2000 V |
| 外装シース、色（規格・規制） | deep black RAL 9005 |
| 公称電圧、ケーブル（規格および規制） | 300 V |
| 外装シース材質（規格・規則） | PUR |
| 導体断面積（規格および規制） | 8x 0.5 mm² (Signal line) |
| 曲げサイクル数（規格および規制） | 1500000 |
| ケーブルの種類（略称）（規格・規則） | PUR |
| ケーブル外径D（規格・規制） | 9.4 mm ±0.2 mm |
| コンタクトキャリア材質（マスターケーブル接続データ） | PA |
| 接触面材質（マスターケーブル接続データ） | gold-plated |
| UL 94準拠の難燃性評価（ピン配置） | V0 |
| ハウジング表面材質（マスターケーブル接続データ） | Nickel-plated |
| センサー/アクチュエータ接続システム（主要コマーシャルデータ） | M12 socket |
| スロットあたりの電流容量（主要商用データ） | 4 A |
| 材料導体絶縁（規格および規制） | PVC |
| ねじスリーブの材質（マスターケーブル接続データ） | Aluminum |
| 周囲温度（動作）（規格・規制） | -40 °C ... 90 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 64x 0.10 mm |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| 成形品の材質（マスターケーブル接続データ） | PUR |
| I/O信号あたりの電流容量（主要商用データ） | 2 A |
| スロット/位置 = 配線の色または接続（絶縁材） | 1 / 4 (A) = WH |
| 導体構造、電圧供給（規格・規制） | 128x 0.10 mm |
| 締め付けトルクスロットセンサー/アクチュエータケーブル（周囲条件） | 0.4 Nm |
| マスターケーブル側接点材質（マスターケーブル接続データ） | CU alloy |
| マスターケーブル側接触面材質（マスターケーブル接続データ） | Gold-plated |
製品説明
Sensor/actuator box, application: Standard, connection type: M12 Metal female connector, number of plug-in stations: 4, number of poles: 5, coding: A - standard, occupancy of plug-in stations: Double,
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
