SACB-4/ 8-L- 0,2PUR SCO

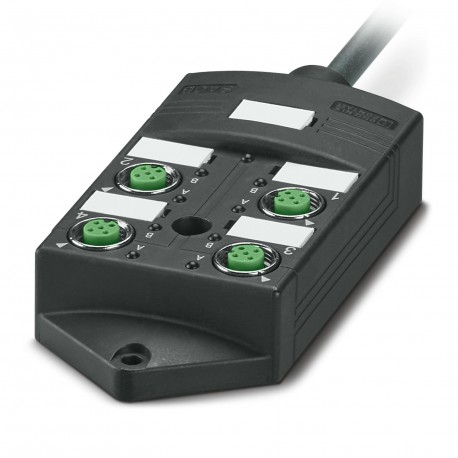

SACB-4/ 8-L- 0,2PUR SCO 1422312 PHOENIX CONTACT Sensor/actuator box SACB-4/ 8-L- 0,2PUR SCO 1422312
$0.00米ドル
3959 在庫あり
主な仕様
:1 / 2 (B) = GYPK
コーディング:A
シールド:no
ケーブルタイプ:PUR/PVC black [PUR]
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 1 / 2 (B) = GYPK | |
| コーディング | A |
| シールド | no |
| ケーブルタイプ | PUR/PVC black [PUR] |
| 応用 | Standard |
| ケーブル長 | 0.2 m |
| ケーブル重量 | 122 kg/km |
| 製品タイプ | Distributor box |
| 試験電圧 | 2000 V |
| UL AWMスタイル | 20549 |
| 全体的なひねり | Wires twisted in layers |
| AWG信号線 | 20 |
| スロット数 | 4 |
| 接触材料 | Cu alloy |
| 難燃性 | DIN EN 50265 |
| マテリアルハウジング | PBT |
| その他の抵抗 | Highly resistant to acids, alkaline solutions and solvents |
| 耐油性 | according to VDE 0472 Part 803 |
| 導体材料 | Bare Cu litz wires |
| 公称電圧UN | 24 V DC |
| 単線、カラー | brown, blue, green/yellow, white, green, yellow, gray, gray/pink, red/blue, white/green, brown/green |
| 特別な特性 | Silicone-free |
| 寸法図 | |
| ポジション数 | 5 |
| 保護の程度 | IP65 |
| 定格電流、合計 | 12 A |
| シール材Oリング | NBR |
| 標準指定 | M12 connector |
| 外装シース、カラー | black RAL 9005 |
| 内鞘の厚さ | ≥ 0.15 mm |
| 公称電圧、ケーブル | 300 V |
| 外装材 | PUR |
| ステータス表示あり | Yes |
| 導体断面積 | 8x 0.5 mm² (Signal line) |
| ケーブル外径 | 8.70 mm ±0.2 mm |
| 厚さ、外皮 | ≥ 0.38 mm |
| 接触キャリア材料 | PA |
| 接触面材質 | gold-plated |
| 材質 ねじ付きスリーブ | Die-cast zinc |
| 材質電線絶縁体 | PVC |
| 規格/仕様 | IEC 61076-2-101 |
| 材料 成形コンパウンド | PUR |
| 最大動作電圧 Umax | 30 V DC |
| 絶縁体を含む線径 | 1.5 mm ±0.1 mm (Signal line) |
| 周囲温度（動作） | -40 °C ... 90 °C (cable, fixed installation) |
| 導体構造信号線 | 28x 0.15 mm |
| 動的荷重容量（曲げ） | Max. bending cycles: 1500000, Bending radius: 87 mm, Traversing path: 2 m, Traversing rate: 2 m/s |
| スロットあたりの電流容量 | 4 A |
| パスあたりの最大電流容量 | 2 A |
| スロット/位置 = 配線の色または接続 | 1 / 4 (A) = WH |
| 最小曲げ半径、固定設置 | 7.5 x D |
| 最小の曲げ半径、固定設置 | 66 mm |
| 締め付けトルクスロットセンサー/アクチュエータケーブル | 0.4 Nm |
| 最小曲げ半径、柔軟な設置 | 10 x D |
| 最小の曲げ半径、可動設置 | 87 mm |
| ハウジング固定用取付ネジの締め付けトルク | 0.5 Nm |
製品説明
Distributor box,application: Standard,number of slots: 4,number of positions: 5,coding: A,slot assignment: Double,status display: Yes; master cable connection: Fixed connection 180°,PUR/PVC,cable leng
