SACB-4Q/4P-L-SC

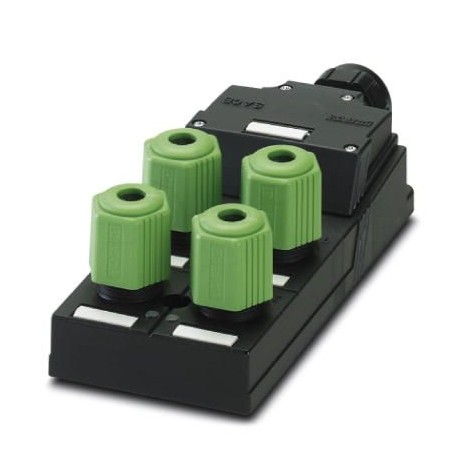

SACB-4Q/4P-L-SC 1662939 PHOENIX CONTACT Sensor/actuator box
$0.00米ドル
3230 在庫あり
主な仕様
GTIN:4017918137489
注文キー:1662939
（一般的な）:IP67
カタログページ:Page 273 (C-2-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918137489 |
| 注文キー | 1662939 |
| （一般的な） | IP67 |
| カタログページ | Page 273 (C-2-2017) |
| 梱包単位 | 1 pc |
| 原産国 | PL (Poland) |
| 関税番号 | 85366990 |
| （周囲条件） | Status display I/O Yellow LED |
| （断熱材） | 1-4 / 5 (PE) = PE |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 保護の程度（一般） | IP65 |
| 接点材質（導体データ） | Steel/copper |
| ハウジング材質（導体データ） | PA |
| 定格電圧（主要商用データ） | 24 V DC |
| 1個あたりの重量（梱包を除く） | 166.100 g |
| スロット数（主要商業データ） | 4 |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| ローカル診断（周囲条件） | Supply voltage per module Green LED |
| 周囲温度（動作）（一般） | -25 °C ... 60 °C |
| 接点キャリア材料（導体データ） | PA 6.6 |
| 接触面材質（導体データ） | Sn |
| ポジション数（主要商業データ） | 4 |
| 定格電流合計（主要商用データ） | 12 A |
| ストリップ長さ（ローカル診断機能） | 70 mm (Master cable) |
| 接続方法（ローカル診断機能） | Spring-cage connection |
| 成形体の材質（導体データ） | PUR |
| 標準に準拠した接続（ピン配置） | CUL |
| 最大動作電圧Umax（主要商用データ） | 30 V DC |
| ストリップ長（信号）（ローカル診断機能） | 10 mm |
| UL 94準拠の難燃性評価（ピン配置） | V0 |
| マスターケーブル側の接点材質（導体データ） | CuZn |
| センサー/アクチュエータ接続システム（主要コマーシャルデータ） | QUICKON |
| スロットあたりの電流容量（主要商用データ） | 4 A |
| 最大外ケーブル径（ローカル診断機能） | 9.5 mm |
| ケーブル外径最小（ローカル診断機能） | 6.5 mm |
| 締め付けトルク、ユニオンナット（ローカル診断機能） | 2.5 Nm |
| レンチサイズ、ユニオンナット（マスターケーブルデータ/接続データ） | 22 mm |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| 電線絶縁材（マスターケーブルデータ／接続データ） | PVC / PE |
| I/O信号あたりの電流容量（主要商用データ） | 4 A |
| スロット/位置 = 配線の色または接続（絶縁材） | 1 / 4 (A) = 1 / 4 |
| マスターケーブル側接触面材質（導体データ） | NiSn |
| 締め付けトルク、ユニオンナット（マスターケーブルデータ/接続データ） | 2.5 Nm |
| 導体断面積最大（エネルギー）（ローカル診断機能） | 1.5 mm² |
| 導体断面積最大（信号）（ローカル診断機能） | 1 mm² |
| 導体断面積の最小値（エネルギー）（ローカル診断機能） | 0.2 mm² |
| 導体断面積の最小値（信号）（ローカル診断機能） | 0.14 mm² |
| 導体断面積AWG最大（マスターケーブルデータ/接続データ） | 18 |
| 導体断面積AWG最小値（マスターケーブルデータ/接続データ） | 22 |
| 導体断面積 AWG 最大（エネルギー）（ローカル診断機能） | 16 |
| 導体断面積 AWG 最大（信号）（ローカル診断機能） | 17 |
| 導体断面積AWG最小値（エネルギー）（ローカル診断機能） | 24 |
| 導体断面積AWG最小（信号）（ローカル診断機能） | 26 |
| 絶縁体を含む線径（マスターケーブルデータ/接続データ） | ≤ 2.5 mm |
| 最大外部導体径（マスターケーブルデータ/接続データ） | 7.5 mm |
| 最小外導体径（マスターケーブルデータ/接続データ） | 4 mm |
| 接続頻度に関する注意事項（マスターケーブルデータ/接続データ） | if the conductor is connected more than once, seal and cap may need to be replaced. |
| 導体断面積最大可とう性（マスターケーブルデータ／接続データ） | 0.75 mm² |
| 導体断面積の最小値（マスターケーブルデータ/接続データ） | 0.34 mm² |
| マスターケーブル側のコンタクトキャリアの材質（導体データ） | PA 6.6 V0 |
| VDE 0295に準拠した個々のリッツ線の構造/最小線径（マスターケーブルデータ/接続データ） | Class 2-6 // 0.34 mm²: 0.1 mm; 0.5 - 0.75 mm²: 0.15 mm |
製品説明
Sensor/Actuator Box, Application: Standard, Connection Type: QUICKON, 0.34 mm² ... 0.75 mm², number of plug-in stations: 4, number of poles: 4, occupation of plug-in stations: single, status indicatio
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
