SACB- 6/3-L-10,0PUR QO-0,34

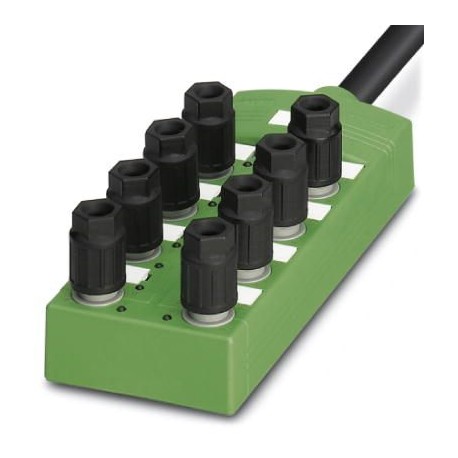

SACB- 6/3-L-10,0PUR QO-0,34 1548477 PHOENIX CONTACT Sensor/actuator box
$0.00米ドル
4056 在庫あり
主な仕様
GTIN:4046356142946
注記:Made to Order (non-returnable)
注文キー:1548477
（一般的な）:-5 °C ... 80 °C (for flexible installation)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356142946 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1548477 |
| （一般的な） | -5 °C ... 80 °C (for flexible installation) |
| カタログページ | Page 122 (C-4-2013) |
| 梱包単位 | 1 pc |
| 原産国 | PL (Poland) |
| 関税番号 | 85444290 |
| （周囲条件） | Status display I/O Yellow LED |
| （断熱材） | 1-6 / 3 (0 V) = BU |
| （主要商業データ） | |
| （基準および規制） | -5 °C ... 80 °C (cable, flexible installation) |
| 保護の程度（一般） | IP65 |
| 接点材質（導体データ） | Steel/copper |
| ハウジング材質（導体データ） | PBT |
| 定格電圧（主要商用データ） | 24 V DC |
| 1個あたりの重量（梱包を除く） | 1,094.000 g |
| スロット数（主要商業データ） | 6 |
| ケーブルの種類（規格と規制） | PUR/PVC black |
| ローカル診断（周囲条件） | Supply voltage Green LED |
| 配線色（規格・規制） | brown, blue, white, green, yellow, gray, pink, red |
| 加速（基準と規制） | 10 m/s² |
| ケーブル重量（規格および規制） | 81.2 kg/km |
| UL AWMスタイル（規格と規制） | 20549 |
| 周囲温度（動作）（一般） | -30 °C ... 80 °C |
| 接触面材質（導体データ） | Sn |
| ポジション数（主要商業データ） | 3 |
| 全体的なひねり（基準と規制） | Wires twisted in layers |
| 定格電流合計（主要商用データ） | 12 A |
| 曲げ半径（規格・規制） | 76 mm |
| AWG信号線（規格と規制） | 22 |
| 横断経路（基準と規制） | 2 m |
| 通過速度（基準および規制） | 2 m/s |
| AWG電源（規格と規制） | 18 |
| 難燃性（規格・規制） | DIN EN 50265 |
| ケーブルの長さ（ローカル診断機能） | 10 m |
| その他の耐性（規格・規制） | Highly resistant to acids, alkaline solutions and solvents |
| 耐油性（規格・規制） | according to VDE 0472 Part 803 |
| ケーブル略語（規格・規制） | LiYY11Y-HF |
| 導体材料（規格・規制） | Bare Cu litz wires |
| 接続方法（ローカル診断機能） | Fixed connection |
| 成形体の材質（導体データ） | PUR |
| 特別な特性（規格と規制） | Silicone-free |
| 試験電圧、ケーブル（規格および規制） | 2000 V |
| 標準に準拠した接続（ピン配置） | CUL |
| 最大動作電圧Umax（主要商用データ） | 30 V DC |
| 外装シース、色（規格・規制） | black RAL 9005 |
| 内シース厚さ（規格・規制） | ≥ 0.15 mm |
| 材質、内シース（規格・規制） | PVC |
| 公称電圧、ケーブル（規格および規制） | 300 V |
| 外皮の厚さ（規格・規則） | ≥ 0.38 mm |
| 外装シース材質（規格・規則） | PUR |
| 導体断面積（規格および規制） | 6x 0.34 mm² (Signal line) |
| 曲げサイクル数（規格および規制） | 1500000 |
| ケーブルの種類（略称）（規格・規則） | PUR |
| ケーブル外径D（規格・規制） | 7.6 mm ±0.2 mm |
| レンチサイズ、ユニオンナット（マスターケーブル接続データ） | 13 mm |
| UL 94準拠の難燃性評価（ピン配置） | V0 |
| センサー/アクチュエータ接続システム（主要コマーシャルデータ） | QUICKON |
| 電線絶縁材（マスターケーブル接続データ） | PVC / PE /PP |
| スロットあたりの電流容量（主要商用データ） | 4 A |
| 材料導体絶縁（規格および規制） | PVC |
| 周囲温度（動作）（規格・規制） | -40 °C ... 90 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 19x 0.15 mm |
| 締め付けトルク、ユニオンナット（マスターケーブル接続データ） | 2 Nm |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| 絶縁体を含むコア径（規格・規制） | 1.3 mm ±0.1 mm (Signal line) |
| I/O信号あたりの電流容量（主要商用データ） | 2 A |
| スロット/位置 = 配線の色または接続（絶縁材） | 1 / 4 (A) = WH |
| 導体断面積AWG最大（マスターケーブル接続データ） | 22 |
| 導体断面積AWG最小値（マスターケーブル接続データ） | 26 |
| 導体構造、電圧供給（規格・規制） | 42x 0.15 mm |
| 絶縁体を含む線径（マスターケーブル接続データ） | 0.7 mm ... 1.3 mm |
| 最大外部導体径（マスターケーブル接続データ） | 6 mm |
| 最小外部導体径（マスターケーブル接続データ） | 3.5 mm |
| 導体断面積最大可とう性（マスターケーブル接続データ） | 0.34 mm² |
| 導体断面積の最小値（マスターケーブル接続データ） | 0.14 mm² |
| 最小曲げ半径、固定設置（規格および規制） | 7.5 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 10 x D |
| ハウジング固定用取付ネジの締め付けトルク（ローカル診断機能） | 0.5 Nm |
| VDE 0295に準拠した個々のリッツ線の構造/最小線径（マスターケーブル接続データ） | Class 2-6 |
