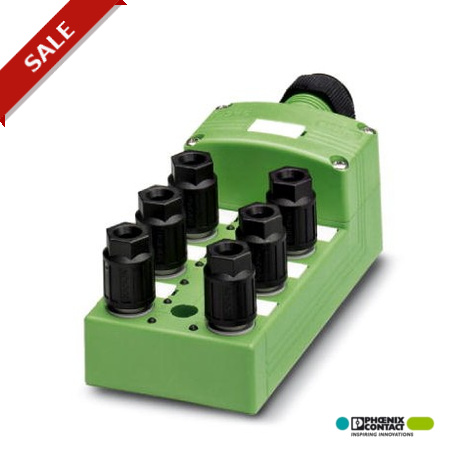

SACB- 6/3-L-C QO-0,34
SACB- 6/3-L-C QO-0,34 1548338 PHOENIX CONTACT Sensor/actuator box, Application: Standard, Connection method:..
$0.00米ドル
4593 在庫あり
主な仕様
:2x 8 A (For electrical isolation)
定格電圧:24 V DC
スロット数:6
接触材料:Steel/copper
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 2x 8 A (For electrical isolation) | |
| 定格電圧 | 24 V DC |
| スロット数 | 6 |
| 接触材料 | Steel/copper |
| ハウジング材質 | PBT |
| 剥ぎ取り長さ | 50 mm (Master cable) |
| 接続方法 | Pluggable screw connection |
| ローカル診断 | Supply voltage per module Green LED |
| ポジション数 | 3 |
| 総定格電流 | 10 A |
| 保護の程度 | IP65 |
| レンチサイズ、ユニオンナット | 13 mm |
| 接触面材質 | Sn |
| 電線絶縁材 | PVC/PE/PP |
| ストリップ長（信号） | 7 mm |
| 最大動作電圧 Umax | 30 V DC |
| ケーブル外径最大。 | 12 mm |
| ケーブル外径最小。 | 7 mm |
| 締め付けトルク、ユニオンナット | 2.5 Nm |
| 成形材料 | PUR |
| 締め付けトルク、カバーネジ | 0.35 Nm |
| 周囲温度（動作） | -30 °C ... 80 °C |
| 導体断面積 AWG 最大。 | 22 |
| 導体断面積AWG最小。 | 26 |
| センサー/アクチュエータ接続システム | QUICKON |
| スロットあたりの電流容量 | 4 A |
| 絶縁体を含む線径 | 0.7 mm ... 1.3 mm |
| 最大外部導体径 | 6 mm |
| 最小外部導体径 | 3.5 mm |
| 導体断面積最大可撓性。 | 0.34 mm² |
| 導体断面積の最小値はフレキシブルです。 | 0.14 mm² |
| 導体断面積最大（エネルギー） | 1.5 mm² |
| 導体断面積最大（信号） | 1.5 mm² |
| 導体断面積の最小値（エネルギー） | 0.14 mm² |
| 導体断面積の最小値（信号） | 0.14 mm² |
| UL 94準拠の難燃性評価 | V0 |
| マスターケーブル側接点材質 | CU alloy |
| I/O信号あたりの電流容量 | 2 A |
| スロット/位置 = 配線の色または接続 | 1 / 4 (A) = 1 / 4 |
| 導体断面積AWG最大（エネルギー） | 16 |
| 導体断面積 AWG 最大 (信号) | 16 |
| 導体断面積AWG最小（エネルギー） | 26 |
| 導体断面積AWG最小（信号） | 26 |
| マスターケーブル側接触面材質 | Gold-plated |
| マスターケーブル側のコンタクトキャリアの材質 | PA 66 V0 |
| ハウジング固定用取付ネジの締め付けトルク | 0.5 Nm |
| VDE 0295に準拠した個々のリッツの構造/最小線径 | Class 2-6 |
製品説明
Sensor/Actuator Box, Application: Standard, Connection Type: QUICKON, 0.14 mm² ... 0.34 mm², number of plug-in stations: 6, number of poles: 3, occupation of plug-in stations: single, status indicatio
