SACB- 6/4-C QO-0,34

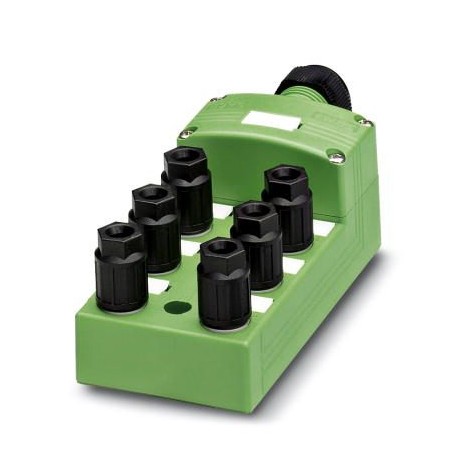

SACB- 6/4-C QO-0,34 1548422 PHOENIX CONTACT Sensor/actuator box
$0.00米ドル
4339 在庫あり
主な仕様
GTIN:4046356142892
注記:Made to Order (non-returnable)
注文キー:1548422
（一般的な）:IP69K
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356142892 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1548422 |
| （一般的な） | IP69K |
| カタログページ | Page 272 (C-2-2017) |
| 梱包単位 | 1 pc |
| 原産国 | PL (Poland) |
| 関税番号 | 85366990 |
| （断熱材） | 1-6 / 3 (0 V) = 0 V |
| （主要商業データ） | 2x 8 A (For electrical isolation) |
| 保護の程度（一般） | IP65 |
| 接点材質（導体データ） | Steel/copper |
| ハウジング材質（導体データ） | PBT |
| 定格電圧（主要商用データ） | 48 V |
| 1個あたりの重量（梱包を除く） | 277.790 g |
| スロット数（主要商業データ） | 6 |
| 剥離長さ（周囲条件） | 50 mm (Master cable) |
| 接続方法（周囲条件） | Pluggable screw connection |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 周囲温度（動作）（一般） | -30 °C ... 80 °C |
| 接点キャリア材料（導体データ） | PA 6.6 |
| 接触面材質（導体データ） | Sn |
| ポジション数（主要商業データ） | 4 |
| 定格電流合計（主要商用データ） | 10 A |
| 成形体の材質（導体データ） | PUR |
| ストリップ長（信号）（周囲条件） | 7 mm |
| 標準に準拠した接続（ピン配置） | CUL |
| ケーブル外径最大（周囲条件） | 12 mm |
| ケーブル外径最小値（周囲条件） | 7 mm |
| 締め付けトルク、ユニオンナット（周囲条件） | 2.5 Nm |
| 締め付けトルク、カバーネジ（周囲条件） | 0.35 Nm |
| UL 94準拠の難燃性評価（ピン配置） | V0 |
| マスターケーブル側の接点材質（導体データ） | CU alloy |
| センサー/アクチュエータ接続システム（主要コマーシャルデータ） | QUICKON |
| スロットあたりの電流容量（主要商用データ） | 4 A |
| 導体断面積最大（エネルギー）（周囲条件） | 1.5 mm² |
| 導体断面積最大（信号）（周囲条件） | 1.5 mm² |
| 導体断面積の最小値（エネルギー）（周囲条件） | 0.14 mm² |
| 導体断面積の最小値（信号）（周囲条件） | 0.14 mm² |
| レンチサイズ、ユニオンナット（マスターケーブルデータ/接続データ） | 13 mm |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| 電線絶縁材（マスターケーブルデータ／接続データ） | PVC / PE /PP |
| 導体断面積 AWG 最大（エネルギー）（周囲条件） | 16 |
| 導体断面積 AWG 最大（信号）（周囲条件） | 16 |
| 導体断面積AWG最小（エネルギー）（周囲条件） | 26 |
| 導体断面積AWG最小（信号）（周囲条件） | 26 |
| I/O信号あたりの電流容量（主要商用データ） | 2 A |
| スロット/位置 = 配線の色または接続（絶縁材） | 1 / 4 (A) = 1 / 4 |
| マスターケーブル側接触面材質（導体データ） | Gold-plated |
| 締め付けトルク、ユニオンナット（マスターケーブルデータ/接続データ） | 2 Nm |
| 導体断面積AWG最大（マスターケーブルデータ/接続データ） | 22 |
| 導体断面積AWG最小値（マスターケーブルデータ/接続データ） | 26 |
| 絶縁体を含む線径（マスターケーブルデータ/接続データ） | 0.7 mm ... 1.3 mm |
| 最大外部導体径（マスターケーブルデータ/接続データ） | 6 mm |
| 最小外導体径（マスターケーブルデータ/接続データ） | 3.5 mm |
| 導体断面積最大可とう性（マスターケーブルデータ／接続データ） | 0.34 mm² |
| 導体断面積の最小値（マスターケーブルデータ/接続データ） | 0.14 mm² |
| マスターケーブル側のコンタクトキャリアの材質（導体データ） | PA 6.6 V0 |
| ハウジング固定用取付ネジの締め付けトルク（周囲条件） | 0.5 Nm |
| VDE 0295に準拠した個々のリッツ線の構造/最小線径（マスターケーブルデータ/接続データ） | Class 2-6 |
製品説明
Sensor/Actuator Box, Application: Standard, Connection Type: QUICKON, 0.14 mm² ... 0.34 mm², number of plug-in stations: 6, number of poles: 4, occupancy of plug-in stations: Double, status indication
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
