SACB-8/16-1,5PUR SCO

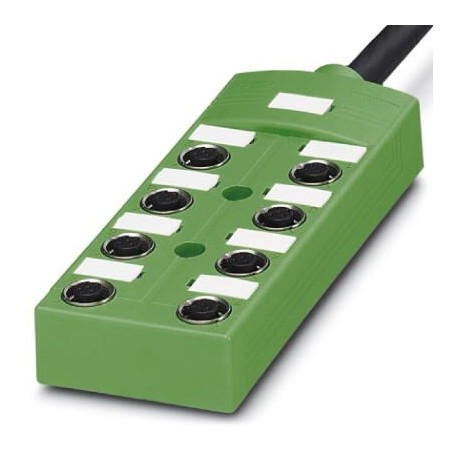

SACB-8/16-1,5PUR SCO 1411614 PHOENIX CONTACT Sensor/actuator box SACB-8/16-1,5PUR SCO 1411614
$0.00米ドル
3782 在庫あり
主な仕様
GTIN:4046356935623
注文キー:1411614
（一般的な）:-5 °C ... 80 °C (for flexible installation)
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356935623 |
| 注文キー | 1411614 |
| （一般的な） | -5 °C ... 80 °C (for flexible installation) |
| 梱包単位 | 1 |
| ETIM 4.0（eCl@ss） | EC002585 |
| ETIM 5.0 (eCl@ss) | EC002585 |
| ETIM 6.0 (eCl@ss) | EC002585 |
| ETIM 7.0 (eCl@ss) | EC002585 |
| UNSPSC 13.2 (ETIM) | 31251501 |
| 関税番号 | 85444290 |
| （断熱材） | 1-8 / 5 (PE) = GN/YE |
| （基準および規制） | -5 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 5.1 (分類) | 27250300 |
| eCl@ss 6.0 (分類) | 27279200 |
| eCl@ss 7.0 (分類) | 27279219 |
| eCl@ss 8.0 (分類) | 27279219 |
| eCl@ss 9.0 (分類) | 27440108 |
| 保護の程度（一般） | IP65 |
| 定格電圧（主要商用データ） | 120 V |
| ケーブルの長さ（周囲条件） | 1.5 m |
| スロット数（主要商業データ） | 8 |
| ケーブルの種類（規格と規制） | PUR/PVC black |
| 接続方法（周囲条件） | Fixed connection |
| 配線色（規格・規制） | brown, blue, green/yellow, white, green, yellow, gray, pink, red, black, violet, gray/pink, red/blue, white/green, brown/green, white/yellow, yellow/brown, white/gray, gray/brown |
| ケーブル重量（規格および規制） | 183.7 kg/km |
| UL AWMスタイル（規格と規制） | 20549 (80°C/300 V) |
| 周囲温度（動作）（一般） | -30 °C ... 90 °C |
| ポジション数（主要商業データ） | 5 |
| 全体的なひねり（基準と規制） | Wires twisted in layers |
| 定格電流合計（主要商用データ） | 12 A |
| AWG信号線（規格と規制） | 20 |
| 横断経路（基準と規制） | 2 m |
| 通過速度（基準および規制） | 2 m/s |
| AWG電源（規格と規制） | 17 |
| 難燃性（規格・規制） | according to DIN EN 50265 |
| その他の耐性（規格・規制） | Highly resistant to acids, alkaline solutions and solvents |
| 耐油性（規格・規制） | according to VDE 0472 Part 803 |
| ケーブル略語（規格・規制） | LiYY11Y-HF |
| 導体材料（規格・規制） | Bare Cu litz wires |
| Oリング材質（マスターケーブル接続データ） | NBR |
| 特別な特性（規格と規制） | Silicone-free |
| 接点材料（マスターケーブル接続データ） | Cu alloy |
| ハウジング材質（マスターケーブル接続データ） | PBT |
| 試験電圧、ケーブル（規格および規制） | 2000 V |
| 最大動作電圧Umax（主要商用データ） | 135 V |
| 外装シース、色（規格・規制） | black RAL 9005 |
| 内シース厚さ（規格・規制） | ≥ 0.15 mm |
| 材質、内シース（規格・規制） | PVC |
| 公称電圧、ケーブル（規格および規制） | 300 V |
| 外皮の厚さ（規格・規則） | ≥ 0.76 mm |
| 外装シース材質（規格・規則） | PUR |
| 導体断面積（規格および規制） | 16x 0.5 mm² (Signal line) |
| 曲げサイクル数（規格および規制） | 1500000 |
| ケーブルの種類（略称）（規格・規則） | PUR |
| ケーブル外径D（規格・規制） | 10.5 mm ±0.2 mm |
| コンタクトキャリア材質（マスターケーブル接続データ） | PA |
| 接触面材質（マスターケーブル接続データ） | gold-plated |
| UL 94準拠の難燃性評価（ピン配置） | V0 |
| スロットあたりの電流容量（主要商用データ） | 4 A |
| 材料導体絶縁（規格および規制） | PVC |
| ねじスリーブの材質（マスターケーブル接続データ） | Zinc die-cast |
| 周囲温度（動作）（規格・規制） | -40 °C ... 90 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 28x 0.15 mm |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| 成形品の材質（マスターケーブル接続データ） | PUR |
| 絶縁体を含むコア径（規格・規制） | 1.5 mm ±0.1 mm (Signal line) |
| I/O信号あたりの電流容量（主要商用データ） | 2 A |
| スロット/位置 = 配線の色または接続（絶縁材） | 1 / 4 (A) = WH |
| 導体構造、電圧供給（規格・規制） | 56x 0.15 mm |
| ねじスリーブ表面の材質（マスターケーブル接続データ） | Nickel-plated |
| 最小曲げ半径、固定設置（規格および規制） | 7.5 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 10 x D |
| 最小曲げ半径、ドラッグチェーンの用途（規格および規制） | 10 x D |
製品説明
Sensor/actuator box Metal, number of plug-in stations: 8, number of poles: 5, coding: A - standard, occupancy of plug-in stations: Double, status indication: No, Universal; Main cable connection: Fixe
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Sensor/actuator box Metal, number of slots: 8, number of positions: 5, coding: A - standard, slot assignment: Double, status display: No, Universal; master cable connection: Fixed connection 180°, PUR/PVC, cable length: 1.5 m, shielding: no
