SACB-8/16-15,0PUR SH

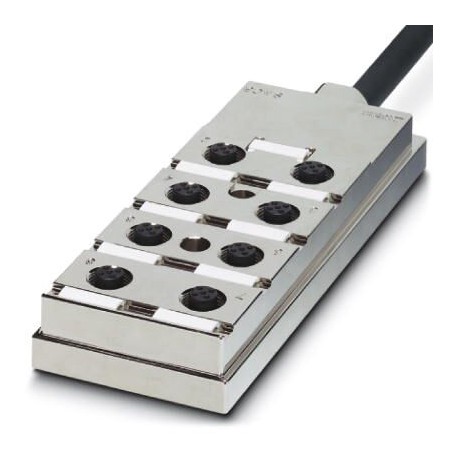

SACB-8/16-15,0PUR SH 1445729 PHOENIX CONTACT Sensor/actuator box, without LED, with master cable, markers an..
$0.00米ドル
4149 在庫あり
主な仕様
GTIN:4046356587792
（ケーブル）:No hazardous substances above threshold values
注文キー:1445729
（一般的な）:-5 °C ... 80 °C (for flexible installation)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356587792 |
| （ケーブル） | No hazardous substances above threshold values |
| 注文キー | 1445729 |
| （一般的な） | -5 °C ... 80 °C (for flexible installation) |
| （図面） | Unused slots are to be sealed off prior to commissioning. Suitable sealing elements are to be found under "Accessories". |
| 梱包単位 | 1 pc |
| 注記（図面） | NOTE: Observe the permissible bending radii when laying conductors, since the degree of protection may be put in jeopardy if the bending forces are too high. Alleviate mechanical loads upstream of the connector, e.g. by using cable ties. |
| UNSPSC 11（ETIM） | 31261501 |
| 原産国 | PL (Poland) |
| ETIM 2.0（eCl@ss） | EC000200 |
| ETIM 3.0（eCl@ss） | EC001856 |
| ETIM 4.0（eCl@ss） | EC002585 |
| ETIM 5.0 (eCl@ss) | EC002585 |
| ETIM 6.0 (eCl@ss) | EC002585 |
| ETIM 7.0 (eCl@ss) | EC002585 |
| 中国RoHS（ケーブル） | Environmentally friendly use period: unlimited = EFUP-e |
| UNSPSC 13.2 (ETIM) | 31251501 |
| UNSPSC 19.0 (ETIM) | 31251501 |
| UNSPSC 20.0（ETIM） | 31251501 |
| UNSPSC 21.0（ETIM） | 31251501 |
| UNSPSC 6.01（ETIM） | 31261501 |
| UNSPSC 12.01 (ETIM) | 31261501 |
| 関税番号 | 85444290 |
| UNSPSC 7.0901 (ETIM) | 31261501 |
| （断熱材） | 1-8 / 5 (PE) = GN/YE |
| 最小注文数量 | 10 pc |
| 定格電圧（図面） | 48 V |
| スロット数（図面） | 8 |
| （基準および規制） | -5 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 4.0（分類） | 27140800 |
| eCl@ss 4.1 (分類) | 27140800 |
| eCl@ss 5.0 (分類) | 27143400 |
| eCl@ss 5.1 (分類) | 27250300 |
| eCl@ss 6.0 (分類) | 27279200 |
| eCl@ss 7.0 (分類) | 27279219 |
| eCl@ss 8.0 (分類) | 27279219 |
| eCl@ss 9.0 (分類) | 27440108 |
| 保護の程度（一般） | IP65 |
| 寸法図（図面） | |
| ポジション数（図面） | 5 |
| 定格電流合計（図面） | 12 A |
| ケーブルの長さ（周囲条件） | 15 m |
| 1個あたりの重量（梱包を除く） | 3,940.000 g |
| シールド（規格と規制） | Tinned copper braided shield |
| ケーブルの種類（規格と規制） | PUR/PVC shielded, black |
| 接続方法（周囲条件） | Fixed connection |
| 配線色（規格・規制） | brown, blue, green/yellow, white, green, yellow, gray, pink, red, black, violet, gray/pink, red/blue, white/green, brown/green, white/yellow, yellow/brown, white/gray, gray/brown |
| 周囲温度（動作）（一般） | -25 °C ... 70 °C |
| 全体的なひねり（基準と規制） | Wires twisted in layers |
| AWG信号線（規格と規制） | 20 |
| 横断経路（基準と規制） | 2 m |
| 通過速度（基準および規制） | 2 m/s |
| AWG電源（規格と規制） | 17 |
| 難燃性（規格・規制） | DIN EN 50265 |
| その他の耐性（規格・規制） | Highly resistant to acids, alkaline solutions and solvents |
| センサー/アクチュエータ接続システム（図面） | M12 socket |
| スロットあたりの電流容量（図面） | 4 A |
| 耐油性（規格・規制） | according to VDE 0472 Part 803 |
| ケーブル略語（規格・規制） | LiYY11Y-HF |
| 導体材料（規格・規制） | Bare Cu litz wires |
| Oリング材質（マスターケーブル接続データ） | NBR |
| 特別な特性（規格と規制） | Silicone-free |
| 接点材料（マスターケーブル接続データ） | Cu alloy |
| ハウジング材質（マスターケーブル接続データ） | Aluminum |
| 試験電圧、ケーブル（規格および規制） | 2000 V |
| UL 94準拠の難燃性評価（図面） | V0 |
| 外装シース、色（規格・規制） | deep black RAL 9005 |
| 公称電圧、ケーブル（規格および規制） | 300 V |
| 外装シース材質（規格・規則） | PUR |
| 導体断面積（規格および規制） | 16x 0.5 mm² (Signal line) |
| I/O信号あたりの電流容量（図面） | 2 A |
| 曲げサイクル数（規格および規制） | 1500000 |
| 回路図M12スロット、ソケット、5極（図面） | |
| ケーブルの種類（略称）（規格・規則） | PUR |
| ケーブル外径D（規格・規制） | 11.6 mm ±0,3 mm |
| コンタクトキャリア材質（マスターケーブル接続データ） | PA |
| 接触面材質（マスターケーブル接続データ） | gold-plated |
| UL 94準拠の難燃性評価（ピン配置） | V0 |
| ハウジング表面材質（マスターケーブル接続データ） | Nickel-plated |
| 材料導体絶縁（規格および規制） | PVC |
| 周囲温度（動作）（規格・規制） | -40 °C ... 90 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 64x 0.10 mm |
| 成形品の材質（マスターケーブル接続データ） | PUR |
| スロット/位置 = 配線の色または接続（絶縁材） | 1 / 4 (A) = WH |
| 導体構造、電圧供給（規格・規制） | 128x 0.10 mm |
| 締め付けトルクスロットセンサー/アクチュエータケーブル（周囲条件） | 0.4 Nm |
| マスターケーブル側接点材質（マスターケーブル接続データ） | CU alloy |
| 最小曲げ半径、ドラッグチェーンの用途（規格および規制） | 10 x D |
| マスターケーブル側接触面材質（マスターケーブル接続データ） | Gold-plated |
製品説明
Sensor/actuator box, without LED, with main cable, signage signs and double-supplied plug-in stations
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Dimensional drawing
