SACB-8Q/4P-L-10,0PUR

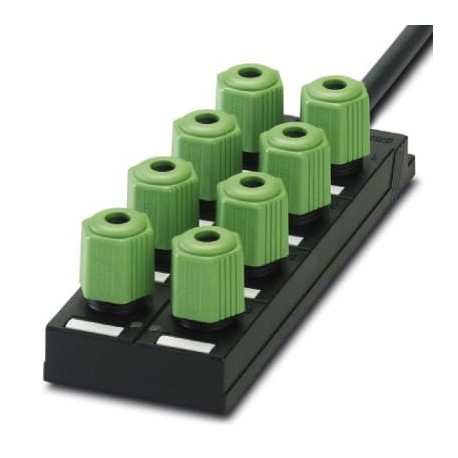

SACB-8Q/4P-L-10,0PUR 1695294 PHOENIX CONTACT Sensor/actuator box
$0.00米ドル
3073 在庫あり
主な仕様
GTIN:4017918177737
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1695294
（一般的な）:-5 °C ... 80 °C (for flexible installation)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918177737 |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1695294 |
| （一般的な） | -5 °C ... 80 °C (for flexible installation) |
| カタログページ | Page 273 (C-2-2017) |
| 梱包単位 | 1 pc |
| 原産国 | PL (Poland) |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| 関税番号 | 85444290 |
| （周囲条件） | Status display I/O Yellow LED |
| （断熱材） | 1-8 / 5 (PE) = GN/YE |
| （基準および規制） | -5 °C ... 80 °C (cable, flexible installation) |
| 保護の程度（一般） | IP65 |
| 接点材質（導体データ） | Steel/copper |
| ハウジング材質（導体データ） | PA |
| 定格電圧（主要商用データ） | 24 V DC |
| 1個あたりの重量（梱包を除く） | 1,364.300 g |
| スロット数（主要商業データ） | 8 |
| ケーブルの種類（規格と規制） | PUR/PVC black |
| ローカル診断（周囲条件） | Supply voltage Green LED |
| 配線色（規格・規制） | brown, blue, green/yellow, white, green, yellow, gray, pink, red, black, violet |
| ケーブル重量（規格および規制） | 107.4 kg/km |
| UL AWMスタイル（規格と規制） | 20549 (80°C/300 V) |
| 周囲温度（動作）（一般） | -25 °C ... 60 °C |
| 接点キャリア材料（導体データ） | PA 6.6 |
| 接触面材質（導体データ） | Sn |
| ポジション数（主要商業データ） | 4 |
| 全体的なひねり（基準と規制） | Wires twisted in layers |
| 定格電流合計（主要商用データ） | 12 A |
| AWG信号線（規格と規制） | 22 |
| 横断経路（基準と規制） | 2 m |
| 通過速度（基準および規制） | 2 m/s |
| AWG電源（規格と規制） | 18 |
| 難燃性（規格・規制） | DIN EN 50265 |
| ケーブルの長さ（ローカル診断機能） | 10 m |
| その他の耐性（規格・規制） | Highly resistant to acids, alkaline solutions and solvents |
| 耐油性（規格・規制） | according to VDE 0472 Part 803 |
| ケーブル略語（規格・規制） | LiYY11Y-HF |
| 導体材料（規格・規制） | Bare Cu litz wires |
| 接続方法（ローカル診断機能） | Fixed connection |
| 成形体の材質（導体データ） | PUR |
| 特別な特性（規格と規制） | Silicone-free |
| 導体抵抗（規格・規制） | ≤ 53 Ω/km (Signal line) |
| 標準に準拠した接続（ピン配置） | CUL |
| 絶縁抵抗（規格・規制） | ≥ 5 MΩ*km |
| 最大動作電圧Umax（主要商用データ） | 30 V DC |
| 外装シース、色（規格・規制） | black RAL 9005 |
| 内シース厚さ（規格・規制） | ≥ 0.15 mm |
| 材質、内シース（規格・規制） | PVC |
| 公称電圧、ケーブル（規格および規制） | 300 V AC |
| 外皮の厚さ（規格・規則） | ≥ 0.38 mm |
| 外装シース材質（規格・規則） | PUR |
| 試験電圧コア/コア（規格および規制） | 2000 V (50 Hz, 5 min.) |
| 導体断面積（規格および規制） | 8x 0.34 mm² (Signal line) |
| 曲げサイクル数（規格および規制） | 1500000 |
| ケーブルの種類（略称）（規格・規則） | PUR |
| ケーブル外径D（規格・規制） | 8.5 mm ±0.2 mm |
| レンチサイズ、ユニオンナット（マスターケーブル接続データ） | 22 mm |
| UL 94準拠の難燃性評価（ピン配置） | V0 |
| センサー/アクチュエータ接続システム（主要コマーシャルデータ） | QUICKON |
| 電線絶縁材（マスターケーブル接続データ） | PVC / PE |
| スロットあたりの電流容量（主要商用データ） | 4 A |
| 材料導体絶縁（規格および規制） | PVC |
| 周囲温度（動作）（規格・規制） | -40 °C ... 90 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 19x 0.15 mm |
| 締め付けトルク、ユニオンナット（マスターケーブル接続データ） | 2.5 Nm |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| 絶縁体を含むコア径（規格・規制） | 1.3 mm ±0.1 mm (Signal line) |
| I/O信号あたりの電流容量（主要商用データ） | 4 A |
| スロット/位置 = 配線の色または接続（絶縁材） | 1 / 4 (A) = WH |
| 導体断面積AWG最大（マスターケーブル接続データ） | 18 |
| 導体断面積AWG最小値（マスターケーブル接続データ） | 22 |
| 導体構造、電圧供給（規格・規制） | 42x 0.15 mm |
| 絶縁体を含む線径（マスターケーブル接続データ） | ≤ 2.5 mm |
| 最大外部導体径（マスターケーブル接続データ） | 7.5 mm |
| 最小外部導体径（マスターケーブル接続データ） | 4 mm |
| 接続頻度に関する注意事項（マスターケーブル接続データ） | if the conductor is connected more than once, seal and cap may need to be replaced. |
| 導体断面積最大可とう性（マスターケーブル接続データ） | 0.75 mm² |
| 導体断面積の最小値（マスターケーブル接続データ） | 0.34 mm² |
| 最小曲げ半径、固定設置（規格および規制） | 7.5 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 10 x D |
| 最小曲げ半径、ドラッグチェーンの用途（規格および規制） | 10 x D |
| VDE 0295に準拠した個々のリッツ線の構造/最小線径（マスターケーブル接続データ） | Class 2-6 // 0.34 mm²: 0.1 mm; 0.5 - 0.75 mm²: 0.15 mm |
製品説明
Sensor/Actuator Box, Application: Standard, Connection Type: QUICKON, 0.34 mm² ... 0.75 mm², number of plug-in workstations: 8, number of poles: 4, occupation of plug-in workstations: single, status i
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
