SACB-C-H180-8/16-20,0PUR SCO P

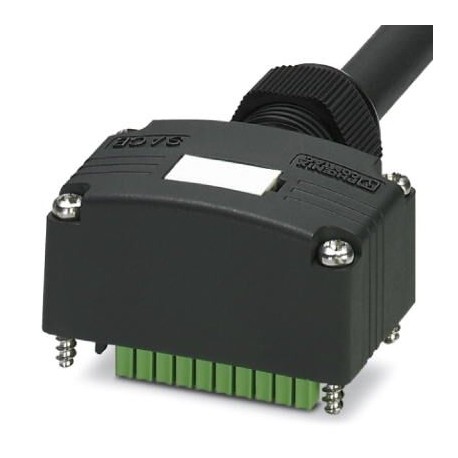

SACB-C-H180-8/16-20,0PUR SCO P 1097653 PHOENIX CONTACT Connector hood, application: Sensor/actuator box, con..
$0.00米ドル
4970 在庫あり
主な仕様
GTIN:4055626939599
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1097653
（一般的な）:-5 °C ... 80 °C (for flexible installation)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626939599 |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1097653 |
| （一般的な） | -5 °C ... 80 °C (for flexible installation) |
| （図面） | 120 V DC |
| 梱包単位 | 1 pc |
| 注記（図面） | NOTE: Observe the permissible bending radii when laying conductors, since the degree of protection may be put in jeopardy if the bending forces are too high. Alleviate mechanical loads upstream of the connector, e.g. by using cable ties. |
| （ピン割り当て） | -5 °C ... 80 °C (cable, flexible installation) |
| 原産国 | DE (Germany) |
| ETIM 6.0 (eCl@ss) | EC002585 |
| ETIM 7.0 (eCl@ss) | EC002585 |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（ケーブル） | |
| 関税番号 | 85444290 |
| （断熱材） | 1-8 / 5 (PE) = GN/YE |
| 最小注文数量 | 25 pc |
| 定格電圧（図面） | 120 V AC |
| スロット数（図面） | 8 |
| ケーブルタイプ（ピン配置） | PUR/PVC black |
| 配線色（ピン割り当て） | brown, blue, green/yellow, white, green, yellow, gray, pink, red, black, violet, gray/pink, red/blue, white/green, brown/green, white/yellow, yellow/brown, white/gray, gray/brown |
| eCl@ss 9.0 (分類) | 27440108 |
| ケーブル重量（ピン割り当て） | 183.7 kg/km |
| UL AWMスタイル（ピン割り当て） | 20549 (80°C/300 V) |
| 保護の程度（一般） | IP65 |
| 寸法図（図面） | |
| 全体のねじれ（ピン配置） | Wires twisted in layers |
| 定格電流合計（図面） | 10 A |
| AWG信号線（ピン割り当て） | 20 |
| トラバースパス（ピン割り当て） | 2 m |
| 移動速度（ピン割り当て） | 2 m/s |
| AWG電源（ピン配置） | 17 |
| 難燃性（ピン配置） | according to DIN EN 50265 |
| その他の抵抗（ピン配置） | Highly resistant to acids, alkaline solutions and solvents |
| 耐油性（ピン配置） | according to VDE 0472 Part 803 |
| ケーブル略称（ピン割り当て） | LiYY11Y-HF |
| 導体材質（ピン配置） | Bare Cu litz wires |
| 特殊な特性（ピン割り当て） | Silicone-free |
| ケーブルの長さ（周囲条件） | 20 m |
| テスト電圧、ケーブル（ピン配置） | 2000 V |
| 1個あたりの重量（梱包を除く） | 0.000 g |
| 接続方法（周囲条件） | Pluggable screw connection |
| 外部シース、色（ピン配置） | black RAL 9005 |
| 内シース厚さ（ピン配置） | ≥ 0.15 mm |
| 材質、内部シース（ピン配置） | PVC |
| 公称電圧、ケーブル（ピン配置） | 300 V |
| 外装シース厚さ（ピン配置） | ≥ 0.76 mm |
| 外装シース材質（ピン配置） | PUR |
| 導体断面積（ピン配置） | 16x 0.5 mm² (Signal line) |
| 周囲温度（動作）（一般） | -25 °C ... 80 °C |
| 曲げサイクル数（ピン割り当て） | 1500000 |
| ケーブル種別（略称）（ピン配置） | PUR |
| 外径ケーブル径D（ピン配置） | 10.5 mm ±0.2 mm |
| センサー/アクチュエータ接続システム（図面） | M12-SPEEDCON-socket |
| スロットあたりの電流容量（図面） | 4 A |
| 材質導体絶縁（ピン配置） | PVC |
| ハウジング材質（マスターケーブル接続データ） | PBT |
| シーリング材（マスターケーブル接続データ） | NBR |
| 周囲温度（動作）（ピン配置） | -40 °C ... 90 °C (cable, fixed installation) |
| 導体構造信号線（ピン配置） | 28x 0.15 mm |
| 締め付けトルク、ユニオンナット（周囲条件） | 2.5 Nm |
| 絶縁体を含むコア径（ピン配置） | 1.5 mm ±0.1 mm (Signal line) |
| I/O信号あたりの電流容量（図面） | 2 A |
| 締め付けトルク、カバーネジ（周囲条件） | 1 Nm |
| 導体構造、電圧供給（ピン配置） | 56x 0.15 mm |
| 最小曲げ半径、固定設置（ピン配置） | 7.5 x D |
| 最小曲げ半径、柔軟な設置（ピン配置） | 10 x D |
| スロット/位置 = 配線の色または接続（絶縁材） | 1 / 4 (A) = WH |
| 最小曲げ半径、ドラッグチェーンアプリケーション（ピン割り当て） | 10 x D |
| マスターケーブル側接点材質（マスターケーブル接続データ） | CU alloy |
| マスターケーブル側接触面材質（マスターケーブル接続データ） | Sn |
| マスターケーブル側コンタクトキャリアの材質（マスターケーブル接続データ） | PA |
製品説明
Connection cover, application: sensor/actuator box, connection type: SPEEDCON M12 female connector Plastic, number of plug-in stations: 8, occupancy of plug-in stations: Double, status indication: No;
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Dimensional drawing
