SACC-CI-M12FSB-5CON-L180

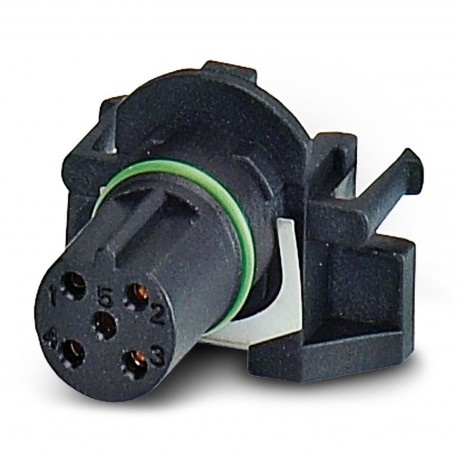

SACC-CI-M12FSB-5CON-L180 1551477 PHOENIX CONTACT Panel feed-through
$7.54米ドル
1358 在庫あり
主な仕様
:-25 °C ... 85 °C (Cable, flexible installation)
コーディング:B
シールド:no
応用:Signal
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| -25 °C ... 85 °C (Cable, flexible installation) | |
| コーディング | B |
| シールド | no |
| 応用 | Signal |
| ヘッドデザイン | Socket |
| ねじの種類 | M12 |
| 製品タイプ | Contact insert |
| シールプレゼント | yes |
| 取り付けタイプ | PCB mounting |
| シール材 | FKM / EPDM |
| 記事の改訂 | 04 |
| ケーブル抵抗 | ≤ 57.6 mΩ/m |
| 接触材料 | CuZn |
| ヘッドねじの種類 | M12 |
| 接続方法 | Wave soldering |
| ヘッドケーブル出口 | straight |
| 接触抵抗 | ≤ 3 mΩ |
| 公称電流IN | 4 A |
| 公称電圧UN | 60 V |
| 操作上の注意 | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| ケーブル断面 | 0.34 mm² |
| 汚染度 | 3 |
| ポジション数 | 5 |
| 定格サージ電圧 | 1.5 kV |
| テスト電圧、ケーブル | 2000 V AC |
| 保護の程度 | IP67 |
| 過電圧カテゴリー | III |
| 標準指定 | M12 connector |
| 絶縁抵抗 | ≥ 100 MΩ |
| 厚さ、断熱性 | 0.21 mm |
| 公称電圧、ケーブル | 300 V |
| 接触キャリア材料 | PA 6.6 |
| 接触面材質 | Au |
| 規格/仕様 | IEC 61076-2-101 |
| 最大導体抵抗 | 57.6 mΩ/m |
| ケーブル絶縁抵抗 | ≥ 20 MΩ*km |
| 挿入/離脱サイクル | > 100 |
| 絶縁体を含む線径 | 1.2 mm ±0.07 mm |
| 周囲温度（動作） | -40 °C ... 85 °C (cable, fixed installation) |
| 導体構造信号線 | 7x 0.25 mm |
| UL 94準拠の難燃性評価 | V0 |
製品説明
Plug-in Mounting Connector, 5-Pole, Female Connection, Straight, M12, Coding: B, Printed Circuit Board Mounting, Solder Pins, 0.34 mm², Alternative product according to RoHS II without exception 6c (P
