SACC-CIP-M12MS-5P SMD SH R32X

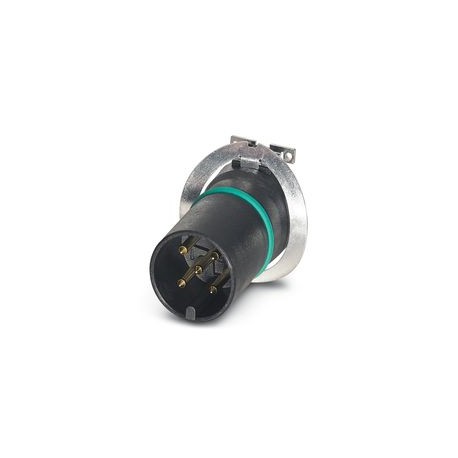

SACC-CIP-M12MS-5P SMD SH R32X 1308217 PHOENIX CONTACT Contact holder, 5-pole, Male connector, straight, M12,..
$6.26米ドル
1647 在庫あり
主な仕様
:-55 °C ... 105 °C (without mechanical actuation)
注記:In line with
コーディング:A
一般的な:The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration.
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| -55 °C ... 105 °C (without mechanical actuation) | |
| 注記 | In line with |
| コーディング | A |
| 一般的な | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| シールド | yes |
| 応用 | Signal |
| ヘッドデザイン | Pin |
| ねじの種類 | M12 |
| 製品タイプ | Contact insert |
| シールプレゼント | yes |
| 取り付けタイプ | PCB mounting |
| シール材 | FKM |
| 配送状態 | with assembly pad |
| 接触材料 | CuZn |
| ヘッドねじの種類 | M12 |
| 接続方法 | SMD reflow |
| 断面積AWG | (converted acc. to IEC) |
| ヘッドケーブル出口 | straight |
| 包装の種類 | Belt |
| 接触抵抗 | ≤ 3 mΩ |
| 公称電流IN | 4 A |
| 公称電圧UN | 60 V |
| 汚染度 | 3 |
| ポジション数 | 5 |
| 定格サージ電圧 | 1.5 kV |
| 保護の程度 | IP67 |
| 過電圧カテゴリー | III |
| 標準指定 | M12 connector |
| 絶縁抵抗 | ≥ 100 MΩ |
| 接触キャリア材料 | PA |
| 接触面材質 | Au |
| 規格/仕様 | IEC 61076-2-101 |
| 挿入/離脱サイクル | > 100 |
| 周囲温度（動作） | -40 °C ... 105 °C (Plug / socket) |
| 保護等級（プラグ接続時） | IP67 (correctly plugged in and locked) |
| UL 94準拠の難燃性評価 | V0 |
製品説明
Contact Holder, 5-Pole, Male Connector, Straight, M12, Coding: A, Printed Circuit Board Mounting, SMD Reflow, RoHS II Lead-Free Article Without Exception 6c (Pb< 0.1%)
