在庫あり 注目商品
SACC-CIP-M8FSD-4P SMD SH R32

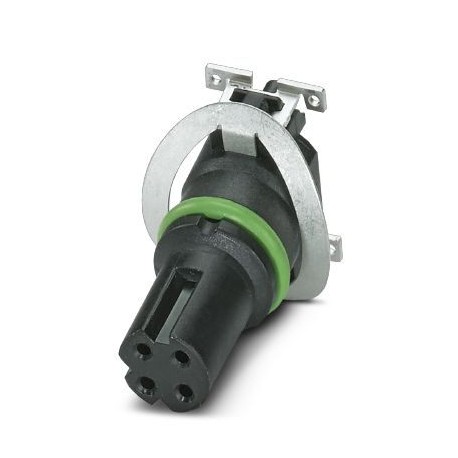

SACC-CIP-M8FSD-4P SMD SH R32 1068454 PHOENIX CONTACT Flush-type connector, Ethernet/PROFINET CAT5 (100 Mbps)..
$0.00米ドル
3993 在庫あり
主な仕様
GTIN:4055626801919
注文キー:1068454
（図面）:-40 °C ... 105 °C (without mechanical actuation)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626801919 |
| 注文キー | 1068454 |
| （図面） | -40 °C ... 105 °C (without mechanical actuation) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| ETIM 5.0 (eCl@ss) | EC002061 |
| ETIM 6.0 (eCl@ss) | EC002061 |
| 関税番号 | 85366990 |
| （周囲条件） | 60 V DC |
| 最小注文数量 | 100 pc |
| 注記（周囲条件） | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| 連絡先資料（一般） | CuZn |
| シーリング材（一般） | FKM |
| コーディング（周囲条件） | D-coded |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| eCl@ss 8.0 (分類) | 27440103 |
| eCl@ss 9.0 (分類) | 27440103 |
| 保護等級（図面） | IP67 (correctly plugged in and locked) |
| eCl@ss 10.0.1 (分類) | 27440109 |
| 規格・仕様（ケーブル） | M8 connector IEC 61076-2-114 In line with |
| コンタクトキャリア材料（一般） | PA |
| 接触面材質（一般） | Au |
| 取り付けタイプ（周囲条件） | PCB mounting |
| 定格電圧（周囲条件） | 50 V AC |
| 規格・仕様（材質） | M8 connector IEC 61076-2-114 In line with |
| 1個あたりの重量（梱包を除く） | 5.400 g |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接続方法（周囲条件） | SMD |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 包装の種類（周囲条件） | Belt |
| 汚染度（周囲条件） | 3 |
| ポジション数（周囲条件） | 4 |
| 定格サージ電圧（周囲条件） | 1.5 kV |
| 過電圧カテゴリー（周囲条件） | II |
| 信号の種類/カテゴリ（周囲条件） | Ethernet/PROFINET CAT5, 100 Mbps |
| 周囲温度（動作）（図面） | -25 °C ... 105 °C |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| 基準/規制（周囲条件） | M8 connector IEC 61076-2-114 In line with |
| 掘削図掘削図（図面） | |
| 40°Cでの定格電流（周囲条件） | 4 A |
| UL 94（ケーブル）に準拠した難燃性評価 | V0 |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| 挿入/抜去サイクル（周囲条件） | > 100 |
| 伝送特性（カテゴリー）（材質） | CAT5 (IEC 11801:2002) |
製品説明
Plug-in Built-in Mount Connector, Ethernet / PROFINET CAT5 (100 MBit/s), 4-Pole, Female Connection, Straight, M8, D-Coded, Printed Circuit Board Mount, SMD
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Drilling diagramDrilling diagram
