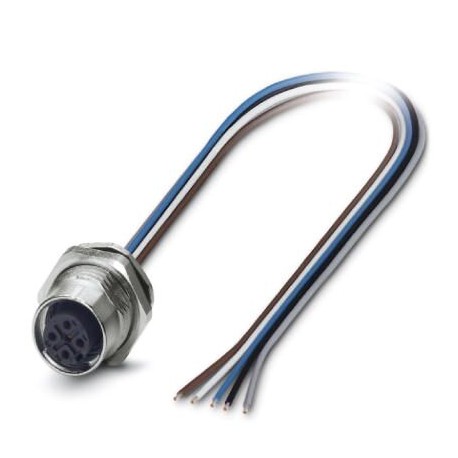

SACC-DSI-FS-5CON-PG9/0,5-0,25
SACC-DSI-FS-5CON-PG9/0,5-0,25 1409239 PHOENIX CONTACT Panel feed-through SACC-DSI-FS-5CON-PG9/0,5-0,25 14092..
$0.00米ドル
3135 在庫あり
主な仕様
GTIN:4046356866743
注文キー:1409239
（材料）:-30 °C ... 90 °C (cable, flexible installation)
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356866743 |
| 注文キー | 1409239 |
| （材料） | -30 °C ... 90 °C (cable, flexible installation) |
| 梱包単位 | 1 |
| （寸法） | -40 °C ... 85 °C (without mechanical actuation) |
| UNSPSC 11（ETIM） | 43172015 |
| ETIM 4.0（eCl@ss） | EC001121 |
| ETIM 5.0 (eCl@ss) | EC001121 |
| ETIM 6.0 (eCl@ss) | EC001121 |
| ETIM 7.0 (eCl@ss) | EC001121 |
| UNSPSC 13.2 (ETIM) | 39121413 |
| UNSPSC 6.01（ETIM） | 43172015 |
| UNSPSC 12.01 (ETIM) | 43201404 |
| 関税番号 | 85444290 |
| UNSPSC 7.0901 (ETIM) | 43201404 |
| ケーブルタイプ（材質） | TPE litz wire |
| 配線色（材質） | Black, brown,blue, white, gray |
| 注記（周囲条件） | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| AWG信号線（材質） | 23 |
| 連絡先資料（一般） | CuZn |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| シーリング材（一般） | FKM |
| コーディング（周囲条件） | A - standard |
| トルク（周囲条件） | 3 Nm ... 4 Nm (Installation-side) |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 標準指定（ケーブル） | M12 connector |
| eCl@ss 4.0（分類） | 272607xx |
| eCl@ss 4.1 (分類) | 27260701 |
| eCl@ss 5.0 (分類) | 27260701 |
| eCl@ss 5.1 (分類) | 27143400 |
| eCl@ss 6.0 (分類) | 27279200 |
| eCl@ss 7.0 (分類) | 27440103 |
| eCl@ss 8.0 (分類) | 27440103 |
| eCl@ss 9.0 (分類) | 27440102 |
| 導体材料（材質） | Tin-plated Cu litz wires |
| 規格/規制（ケーブル） | IEC 61076-2-101 |
| 試験電圧、ケーブル（材質） | 3000 V |
| 導体抵抗（材質） | ≤ 80 mΩ/m |
| 絶縁抵抗（材質） | ≥ 20 MΩ*km |
| 厚さ、断熱性（材質） | 0.21 mm |
| 保護等級（寸法） | IP67 |
| 公称電圧、ケーブル（材質） | 300 V |
| 導体断面積（材質） | 0.25 mm² |
| コンタクトキャリア材料（一般） | PA 6.6 |
| 接触面材質（一般） | Au |
| 取り付けタイプ（周囲条件） | Rear mounting Pg9 With flat nut |
| 定格電圧（周囲条件） | 60 V |
| 規格・仕様（材質） | M12 connector IEC 61076-2-101 |
| ステータス表示（周囲条件） | No |
| ケーブルの長さ（主要商業データ） | 0.5 m |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接続方法（周囲条件） | Individual wires |
| REACh SVHC（基準と規制） | |
| 汚染度（周囲条件） | 3 |
| 材料導体絶縁体（材質） | TPE |
| ポジション数（周囲条件） | 5 |
| 定格サージ電圧（周囲条件） | 1.5 kV |
| 過電圧カテゴリー（周囲条件） | III |
| 信号の種類/カテゴリ（周囲条件） | Universal |
| 周囲温度（動作）（材質） | -40 °C ... 105 °C (cable, fixed installation) |
| 導体構造信号線（材質） | 7x 0.15 mm |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| 基準/規制（周囲条件） | M12 connector IEC 61076-2-101 |
| 40°Cでの定格電流（周囲条件） | 4 A |
| 周囲温度（動作）（寸法） | -25 °C ... 85 °C (Plug / socket) |
| 絶縁体を含むコア径（材質） | 1.15 mm ±0.07 mm |
| UL 94（ケーブル）に準拠した難燃性評価 | V0 |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| 挿入/抜去サイクル（周囲条件） | > 100 |
製品説明
Conect. plug. to be apar. wall poster., Universal, 5-pole, Female connection, straight, M12-SPEEDCON, coding: A, free cable end, Rear wall mounting, Pg9, Single stranded wires, cable length: 0.5 m, 0.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Sensor/actuator flush-type female connector, 5-pos., M12 SPEEDCON, A-coded, rear/screw mounting with Pg9 thread, with 0.5 m TPE litz wire, 5 x 0.25 mm²
