SACC-DSI-M12FSL-4CON-M16XL/0,2

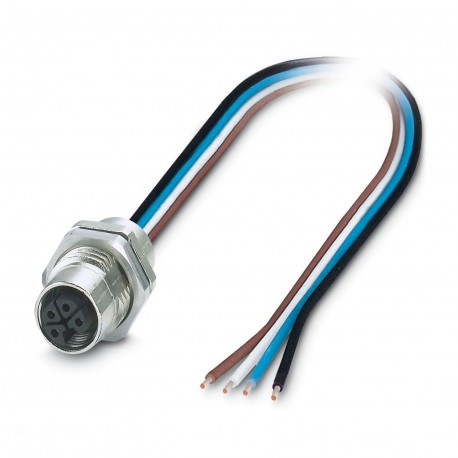

SACC-DSI-M12FSL-4CON-M16XL/0,2 1425589 PHOENIX CONTACT Flush-type connector
$0.00米ドル
4471 在庫あり
主な仕様
:1.5 kV AC/DC
注記:In line with
コーディング:L
一般的な:Contact connection method: Crimp connection
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 1.5 kV AC/DC | |
| 注記 | In line with |
| コーディング | L |
| 一般的な | Contact connection method: Crimp connection |
| シールド | no |
| ケーブルタイプ | PEX litz wire |
| ヘッドデザイン | Socket |
| センサータイプ | Power |
| ねじの種類 | M12 |
| ケーブル長 | 0.2 m |
| ハロゲンフリー | according to IEC 60754-1 |
| 製品タイプ | Circular connectors (device side) |
| 試験電圧 | 1.5 kV |
| 組み立てノート | XL version, with flat nut, tightening limitation |
| 取り付けタイプ | Rear mounting M16 x 1.5 XL version, with flat nut, tightening limitation |
| シール材 | FKM |
| AWG信号線 | 14 |
| 記事の改訂 | 10 |
| 接触材料 | CuZn |
| 難燃性 | in acc. with UL FT-2 |
| ヘッドねじの種類 | M12 |
| 接続方法 | Individual wires |
| ヘッドケーブル出口 | straight |
| ヘッドロックタイプ | Standard |
| 導体材料 | Tin-plated Cu litz wires |
| 公称電流IN | 16 A |
| 公称電圧UN | 63 V DC |
| 操作上の注意 | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| 注文情報: | Lock nut is included in the scope of delivery |
| 単線、カラー | brown 1, white 2, blue 3, black 4 |
| ケーブル断面 | 2.5 mm² |
| 汚染度 | 3 |
| ポジション数 | 4 |
| 定格サージ電圧 | 1.5 kV |
| 保護の程度 | IP67 |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | III |
| 信号の種類/カテゴリ | Power |
| 標準指定 | M12 connector |
| 導体断面積 | 2.5 mm² |
| 接点接続タイプ | Socket |
| 接触キャリア材料 | PA |
| 接触面材質 | Au |
| 材質電線絶縁体 | PE-X |
| 規格/仕様 | IEC 61076-2-111 |
| 挿入/離脱サイクル | > 100 |
| ねじ接続用材質 | Zinc die-cast, nickel-plated |
| 周囲温度（動作） | -40 °C ... 85 °C (without mechanical actuation) |
| UL 94準拠の難燃性評価 | V0 |
製品説明
Conect. plug. to be apar. wall poster., Power, 4-pole, Built-in mounting female, straight, M12-Standard, L, to free cable end, Rear mounting, M16 x 1.5, Single stranded wires, cable length: 0.2 m, 2.5
