SACC-DSI-MS-17CON-M12/0,5 SCO

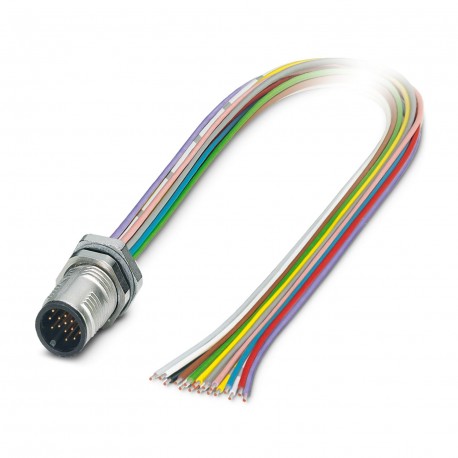

SACC-DSI-MS-17CON-M12/0,5 SCO 1437135 PHOENIX CONTACT Panel feed-through
$45.17米ドル
269 在庫あり
主な仕様
:30 V (DC)
コーディング:A
一般的な:Contact connection method: Crimp connection
シールド:no
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 30 V (DC) | |
| コーディング | A |
| 一般的な | Contact connection method: Crimp connection |
| シールド | no |
| ケーブルタイプ | TPE litz wire |
| ヘッドデザイン | Pin |
| センサータイプ | Universal |
| ねじの種類 | M12 |
| ケーブル長 | 0.5 m |
| 製品タイプ | Circular connectors (device side) |
| 組み立てノート | With flat nut |
| 取り付けタイプ | Rear mounting M12 x 1 With flat nut |
| シール材 | NBR |
| AWG信号線 | 26 |
| 記事の改訂 | 08 |
| ケーブル抵抗 | ≤ 57.6 mΩ/m |
| 接触材料 | CuZn |
| ヘッドねじの種類 | M12 |
| 接続方法 | Individual wires |
| ヘッドケーブル出口 | straight |
| ヘッドロックタイプ | SPEEDCON |
| 締め付けトルク | 1.5 Nm ... 2 Nm (Installation-side) |
| 接触抵抗 | ≤ 3 mΩ |
| 公称電流IN | 1.5 A |
| 公称電圧UN | 30 V (AC) |
| 操作上の注意 | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| 注文情報: | Lock nut is included in the scope of delivery |
| 単線、カラー | brown, blue, white, green, pink, yellow, black, gray, red, violet, gray/pink, red/blue, white/green, brown/green, white/yellow, yellow/brown, white/gray |
| ケーブル断面 | 0.14 mm² |
| 汚染度 | 3 |
| ポジション数 | 17 |
| 定格サージ電圧 | 0.8 kV |
| テスト電圧、ケーブル | 2000 V AC |
| 保護の程度 | IP67 (When plugged in) |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | II |
| 信号の種類/カテゴリ | Universal |
| 標準指定 | M12 connector |
| 絶縁抵抗 | ≥ 100 MΩ |
| 厚さ、断熱性 | 0.21 mm (Core insulation) |
| 公称電圧、ケーブル | 300 V |
| 導体断面積 | 0.14 mm² |
| 接点接続タイプ | Pin |
| 接触キャリア材料 | PA 6.6 |
| 接触面材質 | Au |
| 材質電線絶縁体 | TPE |
| 規格/仕様 | IEC 61076-2-101 |
| 最大導体抵抗 | 57.6 mΩ/m |
| ケーブル絶縁抵抗 | ≥ 20 MΩ*km |
| 挿入/離脱サイクル | > 100 |
| ねじ接続用材質 | Zinc die-cast, nickel-plated |
| 絶縁体を含む線径 | 1.1 mm ±0.05 mm |
| 周囲温度（動作） | -40 °C ... 85 °C (cable, fixed installation) |
| 導体構造信号線 | 7x 0.16 mm |
| UL 94準拠の難燃性評価 | V0 |
製品説明
Conect. plug. to be apar. wall poster., Universal, 17-pole, Male connector, straight, M12-SPEEDCON, coding: A, to free cable end, Rear mounting, M12 x 1, Single stranded wires, cable length: 0.5 m, 0.
