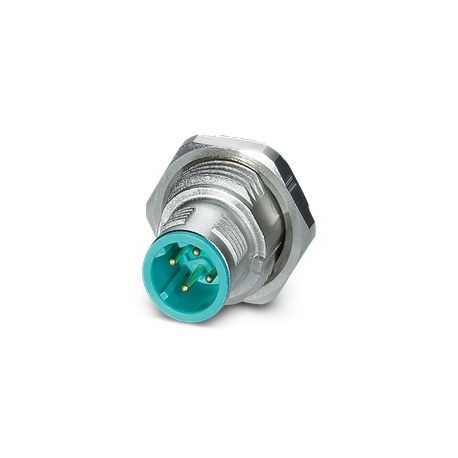

SACC-DSI-MSD-4CON-L180/SH TQX
SACC-DSI-MSD-4CON-L180/SH TQX 1239816 PHOENIX CONTACT Connect. plug. for apar. poster wall, CAT5 Ethernet (1..
$14.29米ドル
745 在庫あり
主な仕様
:6 mm
コーディング:D
一般的な:The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration.
シールド:yes
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 6 mm | |
| コーディング | D |
| 一般的な | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| シールド | yes |
| 応用 | Data |
| ヘッドデザイン | Pin |
| センサータイプ | Ethernet |
| ねじの種類 | M12 |
| 製品タイプ | Circular connectors (device side) |
| 取り付けタイプ | Rear mounting M16 x 1.5 With flat nut |
| シール材 | NBR |
| 接触材料 | CuZn |
| ヘッドねじの種類 | M12 |
| 接続方法 | Wave soldering |
| ヘッドケーブル出口 | straight |
| ヘッドロックタイプ | SPEEDCON |
| 締め付けトルク | 3 Nm |
| 接触抵抗 | ≤ 3 mΩ |
| 公称電流IN | 4 A |
| 公称電圧UN | 48 V AC |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 4 |
| 定格サージ電圧 | 2.5 kV |
| 保護の程度 | IP67 (When plugged in) |
| 過電圧カテゴリー | II |
| 信号の種類/カテゴリ | Ethernet CAT5, 100 Mbps |
| 標準指定 | M12 connector |
| 組み立て説明書 | With flat nut |
| 絶縁抵抗 | ≥ 100 MΩ |
| 接点接続タイプ | Pin |
| 接触キャリア材料 | PA 6.6 |
| 接触面材質 | Ni/Au |
| はんだピンの長さ | 6 mm |
| 規格/仕様 | IEC 61076-2-101 |
| 挿入/離脱サイクル | ≥ 100 |
| ねじ接続用材質 | Zinc die-cast, nickel-plated |
| 絶縁体を含む線径 | 1 mm |
| 周囲温度（動作） | -40 °C ... 70 °C (Plug / socket) |
| UL 94準拠の難燃性評価 | V0 |
| 伝送特性（カテゴリー） | CAT5 (IEC 11801:2002) |
製品説明
Device connector, rear mounting, Ethernet CAT5 (100 Mbps), 4-position, Pin,straight, M12-SPEEDCON, coding: D, Rear mounting, M16 x 1.5, Wave soldering,Item is lead-free in accordance with RoHS II with
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
