SACC-E-FS-12CON-M16/0,5 SCO

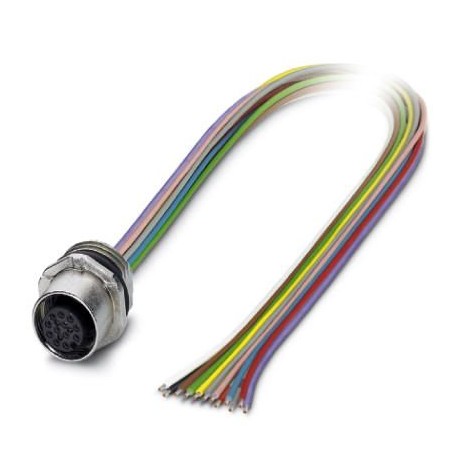

SACC-E-FS-12CON-M16/0,5 SCO 1556252 PHOENIX CONTACT Flush-type connector
$41.40米ドル
283 在庫あり
主な仕様
GTIN:4046356176798
注文キー:1556252
（材料）:-25 °C ... 85 °C (cable, flexible installation)
カタログページ:Page 34 (C-2-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356176798 |
| 注文キー | 1556252 |
| （材料） | -25 °C ... 85 °C (cable, flexible installation) |
| カタログページ | Page 34 (C-2-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85444290 |
| ケーブルタイプ（材質） | TPE litz wire |
| 配線色（材質） | Brown, blue, white, green, pink, yellow, black, gray, red, violet, gray/pink, red/blue |
| 注記（周囲条件） | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| AWG信号線（材質） | 26 |
| 連絡先資料（一般） | CuZn |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| シーリング材（一般） | FKM |
| コーディング（周囲条件） | A - standard |
| トルク（周囲条件） | 3 Nm ... 4 Nm (Installation-side) |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 標準指定（ケーブル） | M12 connector |
| 導体材料（材質） | Tin-plated Cu litz wires |
| 規格/規制（ケーブル） | IEC 61076-2-101 |
| 試験電圧、ケーブル（材質） | 2000 V AC |
| 導体抵抗（材質） | ≤ 57.6 mΩ/m |
| グリップ本体材質（一般） | Zinc die-cast, nickel-plated |
| 絶縁抵抗（材質） | ≥ 20 MΩ*km |
| 厚さ、断熱性（材質） | 0.21 mm (Core insulation) |
| 保護等級（寸法） | IP67 |
| 公称電圧、ケーブル（材質） | 300 V |
| 導体断面積（材質） | 0.14 mm² |
| コンタクトキャリア材料（一般） | PA 6.6 |
| 接触面材質（一般） | Ni/Au |
| 取り付けタイプ（周囲条件） | Front mounting M16 x 1.5 |
| 定格電圧（周囲条件） | 30 V |
| 規格・仕様（材質） | M12 connector IEC 61076-2-101 |
| ステータス表示（周囲条件） | No |
| 1個あたりの重量（梱包を除く） | 26.700 g |
| ケーブルの長さ（主要商業データ） | 0.5 m |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接続方法（周囲条件） | Individual wires |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 汚染度（周囲条件） | 3 |
| 材料導体絶縁体（材質） | TPE |
| ポジション数（周囲条件） | 12 |
| 定格サージ電圧（周囲条件） | 0.8 kV |
| 過電圧カテゴリー（周囲条件） | II |
| 信号の種類/カテゴリ（周囲条件） | Universal |
| 周囲温度（動作）（材質） | -40 °C ... 85 °C (cable, fixed installation) |
| 導体構造信号線（材質） | 7x 0.16 mm |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| 基準/規制（周囲条件） | M12 connector IEC 61076-2-101 |
| 40°Cでの定格電流（周囲条件） | 1.5 A |
| 周囲温度（動作）（寸法） | -25 °C ... 85 °C (Plug / socket) |
| 絶縁体を含むコア径（材質） | 1.1 mm ±0.05 mm |
| UL 94（ケーブル）に準拠した難燃性評価 | V0 |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| 挿入/抜去サイクル（周囲条件） | > 100 |
製品説明
Built-in sensor/actuator mounting female, 12-pole, SPEEDCON M12, front wall mount/bolt mount, with M16 thread, with 0.5 m PVC wire, 12 x 0.14 mm²
