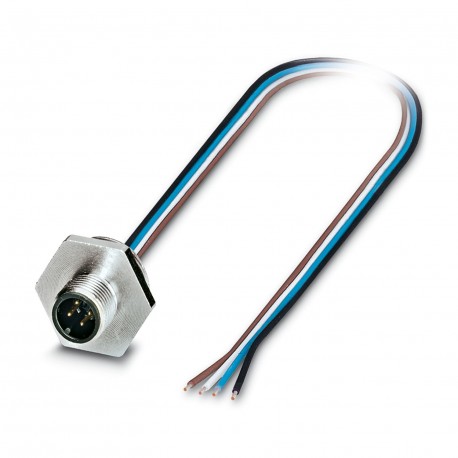

SACC-E-M12MS-3P-M20/0,5/0,15VA
SACC-E-M12MS-3P-M20/0,5/0,15VA 1413927 PHOENIX CONTACT Sensor/actuator panel-mount connector, 3-pos., M12, A..
$0.00米ドル
4480 在庫あり
主な仕様
:• WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible.
コーディング:A
ケーブルタイプ:PVC litz wire
ヘッドデザイン:Pin
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. | |
| コーディング | A |
| ケーブルタイプ | PVC litz wire |
| ヘッドデザイン | Pin |
| 安全に関する注意事項 | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| ねじの種類 | M12 |
| ケーブル長 | 0.15 m |
| 製品タイプ | Circular connectors (device side) |
| 取り付けタイプ | Front mounting M20 x 1,5 |
| シール材 | HNBR |
| AWG信号線 | 20 |
| 接触材料 | CuZn |
| ヘッドねじの種類 | M12 |
| 接続方法 | Individual wires |
| 導体材料 | Tin-plated Cu litz wires |
| 接触抵抗 | ≤ 3 mΩ |
| 公称電流IN | 4 A |
| 公称電圧UN | 250 V |
| 操作上の注意 | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| 単線、カラー | brown, blue, black |
| ケーブル断面 | 0.5 mm² |
| 汚染度 | 3 |
| ポジション数 | 3 |
| 定格サージ電圧 | 2.5 kV |
| テスト電圧、ケーブル | 2000 V AC |
| 保護の程度 | IP65/IP67/IP69/IP69K |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | II |
| 標準指定 | M12 connector |
| 絶縁抵抗 | ≥ 100 MΩ |
| 公称電圧、ケーブル | 300 V |
| 導体断面積 | 0.5 mm² |
| 接点接続タイプ | Pin |
| 接触キャリア材料 | PA 6.6 |
| 接触面材質 | Au |
| 材質電線絶縁体 | TPE |
| 規格/仕様 | according to IEC 61076-2-101 |
| 挿入/離脱サイクル | > 100 |
| ねじ接続用材質 | Stainless steel |
| 絶縁体を含む線径 | 2.5 mm |
| 周囲温度（動作） | -40 °C ... 70 °C (cable, fixed installation) |
| UL 94準拠の難燃性評価 | V0 |
製品説明
Conect. plug. to be apar. front wall, 3-pole, Male connector, M12, coding: A, Front mounting, Single stranded wires, cable length: 0.15 m, 0.50 mm², PVC conductor
