SACC-E-M12MS-8CON-M16/0,1-0,14

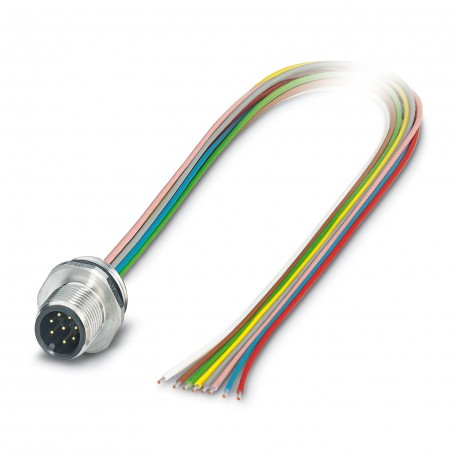

SACC-E-M12MS-8CON-M16/0,1-0,14 1561690 PHOENIX CONTACT Panel feed-through
$0.00米ドル
4769 在庫あり
主な仕様
:30 V (DC)
コーディング:A
一般的な:Contact connection method: Crimp connection
シールド:no
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 30 V (DC) | |
| コーディング | A |
| 一般的な | Contact connection method: Crimp connection |
| シールド | no |
| ケーブルタイプ | TPE litz wire |
| 応用 | Signal |
| ヘッドデザイン | Pin |
| センサータイプ | Universal |
| ねじの種類 | M12 |
| ケーブル長 | 0.1 m |
| 製品タイプ | Circular connectors (device side) |
| 取り付けタイプ | Front mounting M16 x 1.5 |
| シール材 | FKM |
| AWG信号線 | 24 |
| 記事の改訂 | 09 |
| ケーブル抵抗 | ≤ 80 Ω/km |
| 接触材料 | CuZn |
| ヘッドねじの種類 | M12 |
| 接続方法 | Individual wires |
| ヘッドケーブル出口 | straight |
| ヘッドロックタイプ | Standard |
| 締め付けトルク | 3 Nm ... 4 Nm (Installation-side) |
| 導体材料 | Tin-plated Cu litz wires |
| 接触抵抗 | ≤ 3 mΩ |
| 公称電流IN | 2 A |
| 公称電圧UN | 30 V (AC) |
| 操作上の注意 | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| 単線、カラー | brown, blue, white, gray, pink, green, yellow, red |
| ケーブル断面 | 0.14 mm² |
| 汚染度 | 3 |
| ポジション数 | 8 |
| 定格サージ電圧 | 0.8 kV |
| テスト電圧、ケーブル | 2000 V AC |
| 保護の程度 | IP65/IP67/IP69/IP69K |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | II |
| 信号の種類/カテゴリ | Universal |
| 標準指定 | M12 connector |
| 絶縁抵抗 | > 100 MΩ |
| 厚さ、断熱性 | 0.21 mm (Core insulation) |
| 公称電圧、ケーブル | 300 V |
| 導体断面積 | 0.14 mm² |
| 接点接続タイプ | Pin |
| 接触キャリア材料 | PA 66 GF |
| 接触面材質 | Au |
| 材質電線絶縁体 | TPE |
| 規格/仕様 | IEC 61076-2-101 |
| 最大導体抵抗 | 80 Ω/km |
| ケーブル絶縁抵抗 | ≥ 20 MΩ*km |
| 挿入/離脱サイクル | > 100 |
| ねじ接続用材質 | Zinc die-cast, nickel-plated |
| 絶縁体を含む線径 | 1.15 mm ±0.07 mm |
| 周囲温度（動作） | -40 °C ... 85 °C (cable, fixed installation) |
| 導体構造信号線 | 14x 0.15 mm |
| UL 94準拠の難燃性評価 | V0 |
製品説明
Conect. plug. to be apar. front wall, Universal, 8-pole, Male, straight, M12, coding: A, free cable end, Front mounting, M16 x 1.5, Single stranded wires, cable length: 0.1 m, 0.14 mm², TPE braided wi
