SACC-M 8FR-3CON-M-SW

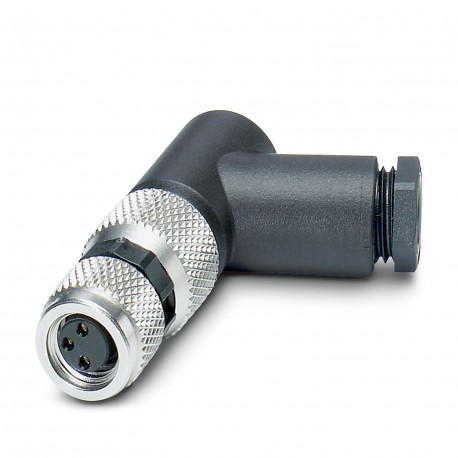

SACC-M 8FR-3CON-M-SW 1407582 PHOENIX CONTACT Connector
$0.00米ドル
3653 在庫あり
主な仕様
:The connector pin assignment can be rotated 180° to the cable outlet
幅:13 mm
コーディング:A
身長:32.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| The connector pin assignment can be rotated 180° to the cable outlet | |
| 幅 | 13 mm |
| コーディング | A |
| 身長 | 32.5 mm |
| 長さ | 42 mm |
| シールド | no |
| ヘッドデザイン | Socket |
| センサータイプ | Universal |
| ケーブルコンセント | angled |
| 製品タイプ | Circular connector (cable-side) |
| 組み立てノート | NOTE:Observe the permissible bending radii when routing cables, since the degree of protection may be at risk if the bending forces are too high. Reduce mechanical loads upstream of the connector, e.g., by using cable ties. |
| シール材 | NBR |
| 記事の改訂 | 00 |
| 接触材料 | CuZn |
| 直径ハウジング | 13 mm |
| ヘッドねじの種類 | M8 |
| 外径 | 3.5 mm ... 5 mm |
| 接続方法 | Screw connection |
| ヘッドケーブル出口 | angled |
| 締め付けトルク | 0.2 Nm (M8 knurl) |
| 接触抵抗 | ≤ 3 mΩ |
| 公称電流IN | 4 A |
| 公称電圧UN | 48 V AC |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 3 |
| 定格サージ電圧 | 1.5 kV |
| 保護の程度 | IP67 |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | III |
| 信号の種類/カテゴリ | Universal |
| 標準指定 | M8 connector |
| 絶縁抵抗 | ≥ 100 MΩ |
| グリップ本体の材質 | PBT |
| 接続断面 | 0.14 mm² ... 0.5 mm² (without ferrule) |
| 接触キャリア材料 | PA |
| 接触面材質 | Au |
| 規格/仕様 | IEC 61076-2-104 |
| 挿入/離脱サイクル | ≥ 100 |
| 接続断面積AWG | 26 ... 20 (without ferrule) |
| ねじ接続用材質 | Brass, nickel-plated |
| 周囲温度（動作） | -40 °C ... 85 °C (Plug / socket) |
| UL 94準拠の難燃性評価 | HB |
| 個々の電線の被覆剥き長さ | 4 mm |
製品説明
Connector, Universal, 3-pole, Female angled connection M8, coded A, Screw connection, knurling material: Brass, nickel-plated, cable outer diameter 3.5 mm ... 5 mm
