SACC-M 8MS-4QO-0,5-M RM MR

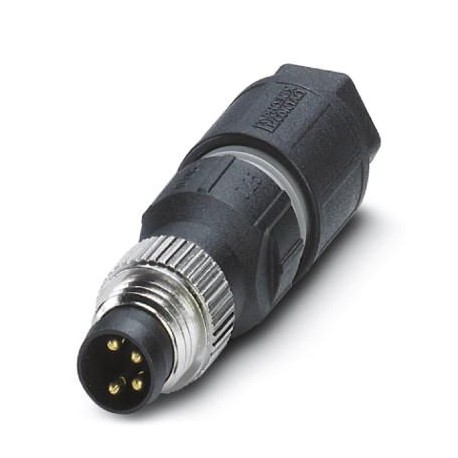

SACC-M 8MS-4QO-0,5-M RM MR 1144971 PHOENIX CONTACT Sensor/actuator connector, Universal, 4-position, Plug st..
$0.00米ドル
3248 在庫あり
主な仕様
GTIN:4063151135249
注文キー:1144971
（図面）:
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4063151135249 |
| 注文キー | 1144971 |
| （図面） | |
| 梱包単位 | 1 |
| （寸法） | IP67 |
| 長さ（図面） | 43.4 mm |
| 関税番号 | 85366990 |
| （周囲条件） | 0.2 Nm (M8 knurl) |
| 注記（周囲条件） | NOTE: Observe the permissible bending radii when laying conductors, since the degree of protection may be put in jeopardy if the bending forces are too high. Alleviate mechanical loads upstream of the connector, e.g. by using cable ties. |
| 連絡先資料（一般） | CuSn |
| 材質、ローレット（一般） | Nickel-plated brass |
| シーリング材（一般） | NBR |
| コーディング（周囲条件） | A - standard |
| 直径ハウジング（図面） | 12.5 mm |
| トルク（周囲条件） | 0.6 Nm (Pressure nut) |
| 機能図（図面） | |
| グリップ本体材質（一般） | PA 6 |
| 規格・仕様（ケーブル） | M8 connector IEC 61076-2-104 |
| 保護等級（寸法） | IP65 |
| コンタクトキャリア材料（一般） | TPU GF |
| 接触面材質（一般） | Ni/Au |
| ケーブル外径（図面） | 2.5 mm ... 5 mm ±0.2 mm |
| 定格電圧（周囲条件） | 30 V AC |
| 規格・仕様（材質） | M8 connector IEC 61076-2-104 |
| ステータス表示（周囲条件） | No |
| カラーハンドルエリア（周囲条件） | black |
| 接続方法（周囲条件） | Insulation displacement connection |
| 汚染度（周囲条件） | 3 |
| ポジション数（周囲条件） | 4 |
| 過電圧カテゴリー（周囲条件） | II |
| 信号の種類/カテゴリ（周囲条件） | Universal |
| シースの剥ぎ取り長さ（図面） | 40 mm |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| 基準/規制（周囲条件） | M8 connector IEC 61076-2-104 |
| 40°Cでの定格電流（周囲条件） | 4 A |
| 周囲温度（動作）（寸法） | -25 °C ... 80 °C (Plug / socket) |
| 導体断面積（周囲条件） | 0.25 mm² ... 0.5 mm² |
| 電線絶縁材（周囲条件） | PVC / PE / PP / rubber |
| UL 94（ケーブル）に準拠した難燃性評価 | HB |
| 導体断面積 AWG (周囲条件) | 24 ... 20 |
| UL 94（一般）に準拠した難燃性評価 | HB |
| 挿入/抜去サイクル（周囲条件） | ≥ 100 |
| 絶縁体を含む線径（周囲条件） | 1.1 mm ... 1.55 mm |
| 同一断面積の導体間の接続頻度（周囲条件） | 10 |
| VDE 0295に準拠した個々のリッツの構造/最小線径（周囲条件） | Class 2-6 |
製品説明
Connector, Universal, 4-pole, M8 straight male connector, A-coded, Offset connection. Insulation, Knurling Material: Brass, Nickel-Plated, Outer Diameter of Cable 2.5mm... 5 mm, Customer variant
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Functional drawing
