SACC-M12FRD-4PL SH PN

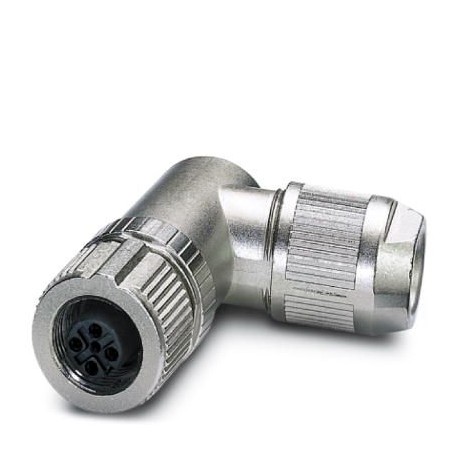

SACC-M12FRD-4PL SH PN 1424685 PHOENIX CONTACT Connector
$0.00米ドル
3445 在庫あり
主な仕様
GTIN:4055626376127
注文キー:1424685
（一般的な）:PA 6: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3)
カタログページ:Page 345 (C-2-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626376127 |
| 注文キー | 1424685 |
| （一般的な） | PA 6: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| カタログページ | Page 345 (C-2-2017) |
| 梱包単位 | 1 pc |
| （寸法） | IP67 |
| 原産国 | DE (Germany) |
| 関税番号 | 85366990 |
| （周囲条件） | The wires can be connected both with ferrules and without ferrules |
| 注記（周囲条件） | This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 8.2 Connectors for Outside Environment (Balanced cabling) |
| 連絡先資料（一般） | CuSn |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| シーリング材（一般） | NBR |
| コーディング（周囲条件） | D - data |
| トルク（周囲条件） | 0.4 Nm (M12 knurl) |
| （基準および規制） | No hazardous substances above threshold values |
| 長さ（主要商業データ） | 48 mm |
| グリップ本体材質（一般） | Zinc die-cast, nickel-plated |
| 規格名称（材質） | Shock, vibration |
| 規格・規制（一般） | PA 6.6: Fire protection in rail vehicles - requirement sets R22, R23, R24, R25, and R26 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| 規格・規制（材料） | EN 50155:2001 |
| 保護等級（寸法） | IP65 |
| コンタクトキャリア材料（一般） | PA 6.6 |
| 接触面材質（一般） | Ni/Au |
| 定格電圧（周囲条件） | 60 V DC |
| ステータス表示（周囲条件） | No |
| 1個あたりの重量（梱包を除く） | 44.200 g |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接続方法（周囲条件） | Push-in connection |
| ハウジング直径（主要商業データ） | 19 mm |
| 汚染度（周囲条件） | 3 |
| ポジション数（周囲条件） | 4 |
| 過電圧カテゴリー（周囲条件） | II |
| 信号の種類/カテゴリ（周囲条件） | PROFINET CAT5 (on the basis of IEC 11801), 100 Mbps |
| 組み立て手順（周囲条件） | The connector pin assignment can be rotated 45° to the cable outlet |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| 基準/規制（周囲条件） | M12 connector IEC 61076-2-101 |
| 40°Cでの定格電流（周囲条件） | 4 A |
| 追加の材料仕様（一般） | TPE-U (Clamping cage, weight: 1.1 g) |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C (Plug / socket) |
| 導体断面積（周囲条件） | 0.14 mm² ... 0.75 mm² (without ferrule) |
| ケーブル外径（主要商用データ） | 4 mm ... 8 mm |
| 導体断面積 AWG (周囲条件) | 26 ... 18 (without ferrule) |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| 挿入/抜去サイクル（周囲条件） | ≥ 100 (Quantity: 500 with Phoenix Contact mating connector) |
| UL 94準拠の難燃性評価（材料） | V0 |
| シースの剥ぎ取り長さ（主要商業データ） | 31 mm |
| 個々の電線の被覆剥ぎ長さ（主要商業データ） | 8 mm |
製品説明
Data connectors, PROFINET CAT5 (100 MBit/s), 4-pole, shielded, Elbow socket M12, D-coded, Push lock spring connection, knurling material: Zinc die-cast, nickel-plated, cable outer diameter 4 mm ... 8
