SACC-M12FS-4QO-0,75 SH

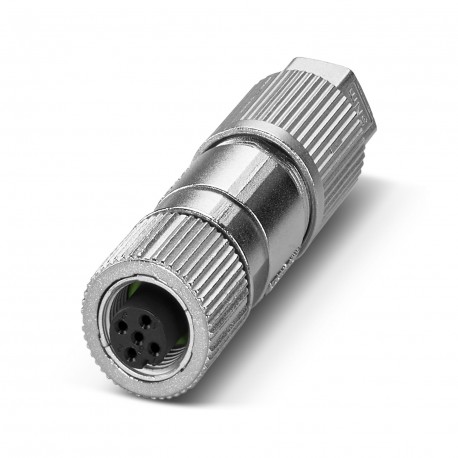

SACC-M12FS-4QO-0,75 SH 1413994 PHOENIX CONTACT Sensor/actuator connector
$0.00米ドル
4487 在庫あり
主な仕様
:0.14 mm² ... 0.5 mm² (solid)
コーディング:A
長さ:57 mm
シールド:yes
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 0.14 mm² ... 0.5 mm² (solid) | |
| コーディング | A |
| 長さ | 57 mm |
| シールド | yes |
| ヘッドデザイン | Socket |
| センサータイプ | Universal |
| ケーブルコンセント | straight |
| 製品タイプ | Circular connector (cable-side) |
| 組み立てノート | NOTE:Observe the permissible bending radii when routing cables, since the degree of protection may be at risk if the bending forces are too high. Reduce mechanical loads upstream of the connector, e.g., by using cable ties. |
| シール材 | NBR |
| 記事の改訂 | 06 |
| 接触材料 | CuSn |
| 直径ハウジング | 19 mm |
| ヘッドねじの種類 | M12 |
| 外径 | 5 mm ... 9.7 mm |
| 接続方法 | Insulation displacement connection |
| ヘッドケーブル出口 | straight |
| 締め付けトルク | 5 Nm (Pressure nut) |
| 公称電流IN | 4 A |
| 公称電圧UN | 250 V AC |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 4 |
| 定格サージ電圧 | 2.5 kV |
| 保護の程度 | IP65 |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | II |
| 信号の種類/カテゴリ | Universal |
| 標準指定 | M12 connector |
| 絶縁抵抗 | ≥ 100 MΩ |
| グリップ本体の材質 | Zinc die-cast, nickel-plated |
| 規格・規制 | PA 6.6: Fire protection in rail vehicles - requirement sets R22, R23, R24, and R26 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| レンチサイズ、ユニオンナット | 15 mm |
| 接続断面 | 0.14 mm² ... 0.75 mm² (flexible) |
| 接触キャリア材料 | PA 6.6 |
| 接触面材質 | Ni/Au |
| 規格/仕様 | according to IEC 61076-2-101 |
| 電線絶縁材 | PVC / PE / PP / rubber |
| 挿入/離脱サイクル | ≥ 100 |
| 接続断面積AWG | 26 ... 18 (flexible) |
| ねじ接続用材質 | Zinc die-cast, nickel-plated |
| 周囲温度（アセンブリ） | -5 °C ... 50 °C |
| 周囲温度（動作） | -40 °C ... 85 °C (Plug / socket) |
| UL 94準拠の難燃性評価 | V0 |
| 接点色（信号指定）接点（オプション） | 1 = BN |
製品説明
Connector, Universal, 4-pole, halogen-free, shielded, Straight connection female M12, A, Offset connection. insulation, knurling material: Zinc die-casting, nickel-plated, wire outer diameter 5 mm...
