SACC-M12FS-5PL SH

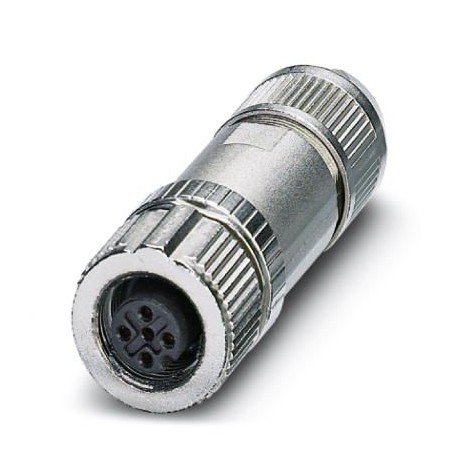

SACC-M12FS-5PL SH 1424660 PHOENIX CONTACT Connector, 5-position, shielded, Socket straight M12, A-coded, Pus..
$0.00米ドル
4513 在庫あり
主な仕様
（一般的な）:PA 6: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3)
ETIM 5.0 (eCl@ss):EC002635
ETIM 6.0 (eCl@ss):EC002635
ETIM 7.0 (eCl@ss):EC002635
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| （一般的な） | PA 6: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| ETIM 5.0 (eCl@ss) | EC002635 |
| ETIM 6.0 (eCl@ss) | EC002635 |
| ETIM 7.0 (eCl@ss) | EC002635 |
| （周囲条件） | 3 Nm (Pressure nut with coupling sleeve) |
| （主要商業データ） | IP67 |
| GTIN（あなたのメリット） | 4055626375878 |
| 連絡先資料（一般） | CuSn |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| Orderkey（あなたのメリット） | 1424660 |
| シーリング材（一般） | NBR |
| コーディング（周囲条件） | A - standard |
| トルク（周囲条件） | 0.4 Nm (M12 knurl) |
| （基準および規制） | No hazardous substances above threshold values |
| カタログページ（お客様のメリット） | Page 18 (C-2-2017) |
| 梱包単位（お客様のメリット） | 1 pc |
| グリップ本体材質（一般） | Zinc die-cast, nickel-plated |
| 規格名称（材質） | Shock, vibration |
| 規格・規制（一般） | PA 6.6: Fire protection in rail vehicles - requirement sets R22, R23, R24, R25, and R26 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| 規格・規制（材料） | EN 50155:2001 |
| コンタクトキャリア材料（一般） | PA 6.6 |
| 接触面材質（一般） | Ni/Au |
| 定格電圧（周囲条件） | 48 V AC |
| 原産国（あなたの強み） | DE (Germany) |
| ステータス表示（周囲条件） | No |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接続方法（周囲条件） | Push-in connection |
| カスタム関税番号（お客様のメリット） | 85366990 |
| 汚染度（周囲条件） | 3 |
| ポジション数（周囲条件） | 5 |
| 過電圧カテゴリー（周囲条件） | II |
| 組み立て手順（周囲条件） | The wires can be connected both with ferrules and without ferrules |
| 保護の程度（主要な商業データ） | IP65 |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| 基準/規制（周囲条件） | M12 connector IEC 61076-2-101 |
| 40°Cでの定格電流（周囲条件） | 4 A (2 A when using 0.14 mm² conductors) |
| 追加の材料仕様（一般） | TPE-U (Clamping cage, weight: 1.1 g) |
| 導体断面積（周囲条件） | 0.14 mm² ... 0.75 mm² (without ferrule) |
| eCl@ss 5.1（環境製品コンプライアンス） | 27143423 |
| eCl@ss 6.0（環境製品コンプライアンス） | 27279200 |
| eCl@ss 7.0（環境製品コンプライアンス） | 27440104 |
| eCl@ss 8.0（環境製品コンプライアンス） | 27440104 |
| eCl@ss 9.0（環境製品コンプライアンス） | 27440102 |
| 導体断面積 AWG (周囲条件) | 26 ... 18 (without ferrule) |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| 挿入/抜去サイクル（周囲条件） | ≥ 100 |
| UL 94準拠の難燃性評価（材料） | V0 |
| 周囲温度（動作）（主要商業データ） | -40 °C ... 85 °C (Plug / socket) |
| 1個あたりの重量（梱包を除く）（お客様のメリット） | 41.900 g |
製品説明
Connector, Universal, 5-pole, shielded, Straight connection female M12, A-coded, Push lock spring connection, knurling material: Zinc die-cast, nickel-plated, cable outer diameter 4 mm ... 8 mm
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Connector, 5-position, shielded, Socket straight M12, A-coded, Push-in connection, knurl material: Zinc die-cast, nickel-plated, external cable diameter 4 mm ... 8 mm
