SACC-M12FSX-8QO SH PN

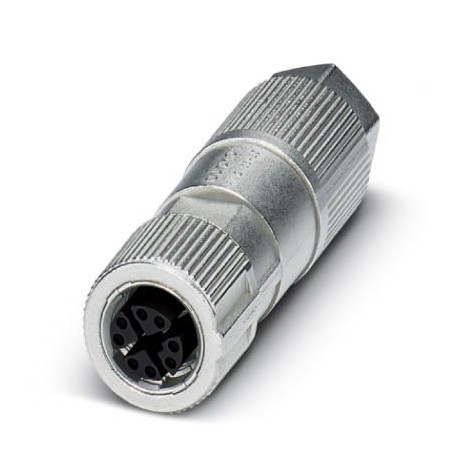

SACC-M12FSX-8QO SH PN 1414587 PHOENIX CONTACT Connector
$0.00米ドル
3433 在庫あり
主な仕様
GTIN:4055626029245
注文キー:1414587
カタログページ:Page 344 (C-2-2017)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626029245 |
| 注文キー | 1414587 |
| カタログページ | Page 344 (C-2-2017) |
| 梱包単位 | 1 pc |
| （寸法） | IP67 |
| 原産国 | DE (Germany) |
| 関税番号 | 85366990 |
| （周囲条件） | 5 Nm (Pressure nut) |
| 連絡先資料（一般） | CuSn |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| シーリング材（一般） | NBR |
| コーディング（周囲条件） | X - data |
| トルク（周囲条件） | M12 knurl |
| 長さ（主要商業データ） | 57 mm |
| グリップ本体材質（一般） | Zinc die-cast, nickel-plated |
| 規格名称（材質） | Shock, vibration |
| 規格・規制（一般） | PA 6.6: Fire protection in rail vehicles - requirement sets R22, R23, R24, and R26 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| 規格・規制（材料） | EN 50155:2001 |
| 保護等級（寸法） | IP65 |
| コンタクトキャリア材料（一般） | PA 6.6 |
| 接触面材質（一般） | Ni/Au |
| 定格電圧（周囲条件） | 48 V AC |
| ステータス表示（周囲条件） | No |
| 1個あたりの重量（梱包を除く） | 48.400 g |
| 接続方法（周囲条件） | Insulation displacement connection |
| ハウジング直径（主要商業データ） | 19 mm |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 汚染度（周囲条件） | 3 |
| ポジション数（周囲条件） | 8 |
| 過電圧カテゴリー（周囲条件） | II |
| 信号の種類/カテゴリ（周囲条件） | PROFINET CAT6A(IEC 11801), 10 Gbps |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| 基準/規制（周囲条件） | M12 connector IEC 61076-2-109 |
| 周囲温度（組立）（寸法） | -5 °C ... 50 °C |
| 40°Cでの定格電流（周囲条件） | 0.5 A |
| 導体断面積（周囲条件） | 0.25 mm² ... 0.5 mm² (flexible) |
| レンチサイズ、ユニオンナット（主要商業データ） | 15 mm |
| ケーブル外径（主要商用データ） | 5 mm ... 9.7 mm |
| 電線絶縁材（周囲条件） | PVC / PE / PP / rubber |
| 導体断面積 AWG (周囲条件) | 24 ... 20 (flexible) |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| 挿入/抜去サイクル（周囲条件） | ≥ 100 |
| UL 94準拠の難燃性評価（材料） | V0 |
| シースの剥ぎ取り長さ（主要商業データ） | ≥ 80 mm |
| 絶縁体を含む線径（周囲条件） | 0.75 mm ... 2 mm |
| 同一断面積の導体間の接続頻度（周囲条件） | 10 |
| VDE 0295に準拠した個々のリッツの構造/最小線径（周囲条件） | Class 2-6 |
製品説明
Data connectors, PROFINET CAT6A (10 GBit/s), 8-pole, halogen-free, shielded, M12 straight socket, X, Offset connection. insulation, knurling material: Zinc die-casting, nickel-plated, wire outer diame
