SACC-M12MR-5PL M DN

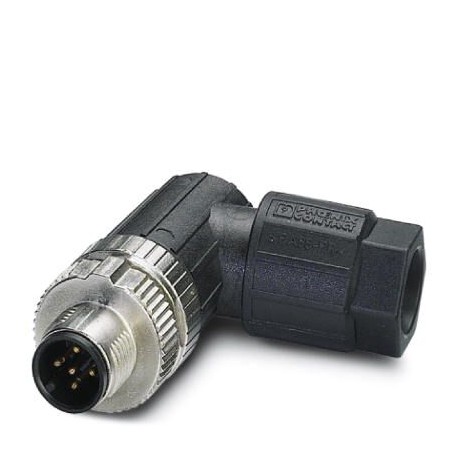

SACC-M12MR-5PL M DN 1012967 PHOENIX CONTACT Bus system connector, CANopen
$0.00米ドル
3068 在庫あり
主な仕様
GTIN:4055626959283
（ケーブル）:Shock, vibration EN 50155:2001
注文キー:1012967
（一般的な）:PBT: Fire protection in rail vehicles - requirement sets R22, R23, R24, and R26 acc. to DIN EN 45545-2 (Risk level HL1 - HL2, R26: HL3)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626959283 |
| （ケーブル） | Shock, vibration EN 50155:2001 |
| 注文キー | 1012967 |
| （一般的な） | PBT: Fire protection in rail vehicles - requirement sets R22, R23, R24, and R26 acc. to DIN EN 45545-2 (Risk level HL1 - HL2, R26: HL3) |
| （図面） | |
| （材料） | Shock, vibration EN 50155:2001 |
| 梱包単位 | 1 pc |
| （寸法） | IP67 |
| 原産国 | DE (Germany) |
| 長さ（図面） | 51 mm |
| 関税番号 | 85366990 |
| （周囲条件） | The wires can be connected both with ferrules and without ferrules |
| 最小注文数量 | 250 pc |
| 注記（周囲条件） | NOTE: Observe the permissible bending radii when laying conductors, since the degree of protection may be put in jeopardy if the bending forces are too high. Alleviate mechanical loads upstream of the connector, e.g. by using cable ties. |
| 連絡先資料（一般） | CuSn |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| シーリング材（一般） | NBR |
| コーディング（周囲条件） | A - standard |
| 直径ハウジング（図面） | 19 mm |
| トルク（周囲条件） | 0.4 Nm (M12 knurl) |
| eCl@ss 9.0 (分類) | 27440102 |
| 機能図（図面） | |
| グリップ本体材質（一般） | PA 6.6 |
| 規格・規制（一般） | PA 6.6: Fire protection in rail vehicles - requirement sets R22, R23, R24, and R26 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| eCl@ss 10.0.1 (分類) | 27440102 |
| 規格・仕様（ケーブル） | M12 connector IEC 61076-2-101 |
| 保護等級（寸法） | IP65 |
| コンタクトキャリア材料（一般） | PA 6.6 |
| 接触面材質（一般） | Ni/Au |
| ケーブル外径（図面） | 4 mm ... 8 mm |
| 定格電圧（周囲条件） | 48 V AC |
| 規格・仕様（材質） | M12 connector IEC 61076-2-101 |
| ステータス表示（周囲条件） | No |
| 1個あたりの重量（梱包を除く） | 0.000 g |
| カラーハンドルエリア（周囲条件） | black |
| 接続方法（周囲条件） | Push-in connection |
| 汚染度（周囲条件） | 3 |
| ポジション数（周囲条件） | 5 |
| 過電圧カテゴリー（周囲条件） | II |
| 信号の種類/カテゴリ（周囲条件） | CANopen® |
| シースの剥ぎ取り長さ（図面） | 31 mm |
| 組み立て手順（周囲条件） | The connector pin assignment can be rotated 45° to the cable outlet |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| 基準/規制（周囲条件） | M12 connector IEC 61076-2-101 |
| 40°Cでの定格電流（周囲条件） | 4 A (2 A when using 0.14 mm² conductors) |
| 追加の材料仕様（一般） | PBT (Pressure nut, weight: 2.36 g) |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C (Plug / socket) |
| 導体断面積（周囲条件） | 0.14 mm² ... 0.75 mm² (without ferrule) |
| UL 94（ケーブル）に準拠した難燃性評価 | V0 |
| 導体断面積 AWG (周囲条件) | 26 ... 18 (without ferrule) |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| 挿入/抜去サイクル（周囲条件） | ≥ 100 |
| 個々のワイヤのストリップ長さ（図面） | 7 mm |
製品説明
Data connectors, CANopen®, DeviceNet™, 5-pole, unshielded, M12 angled male connector, coding: A, Push lock spring connection, knurling material: Zinc die-cast, nickel-plated, cable outer diameter 4 mm
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Functional drawing
