SACC-M12MRD-4CT-CM SH PN

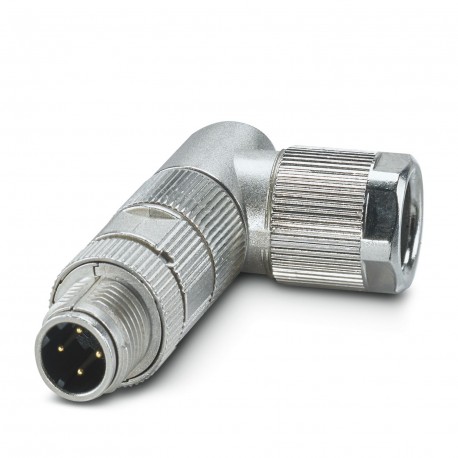

SACC-M12MRD-4CT-CM SH PN 1422847 PHOENIX CONTACT Connector
$0.00米ドル
4813 在庫あり
主な仕様
GTIN:4055626357744
注記:Made to Order (non-returnable)
注文キー:1422847
カタログページ:Page 19 (C-2-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626357744 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1422847 |
| カタログページ | Page 19 (C-2-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85366990 |
| （周囲条件） | 4 Nm (Pressure nut with coupling sleeve) |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| シーリング材（一般） | FKM |
| コーディング（周囲条件） | D - data |
| トルク（周囲条件） | 0.4 Nm (M12 knurl) |
| （基準および規制） | No hazardous substances above threshold values |
| 長さ（主要商業データ） | 52 mm |
| グリップ本体材質（一般） | Zinc die-cast, nickel-plated |
| 規格名称（材質） | Shock, vibration |
| 規格・規制（一般） | PA 6.6: Fire protection in rail vehicles - requirement sets R22, R23, R24, and R26 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| 規格・規制（材料） | EN 50155:2001 |
| 保護等級（寸法） | IP65 |
| コンタクトキャリア材料（一般） | PA 6.6 |
| 定格電圧（周囲条件） | 60 V DC |
| ステータス表示（周囲条件） | No |
| 1個あたりの重量（梱包を除く） | 22.220 g |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接続方法（周囲条件） | Crimp connection |
| ハウジング直径（主要商業データ） | 16 mm |
| 汚染度（周囲条件） | 3 |
| ポジション数（周囲条件） | 4 |
| 過電圧カテゴリー（周囲条件） | II |
| 信号の種類/カテゴリ（周囲条件） | PROFINET CAT5 (IEC 11801), 100 Mbps |
| 組み立て手順（周囲条件） | The pin assignment can be rotated in a 30° pitch to the cable outlet |
| 絶縁抵抗（周囲条件） | ≥ 100 Ω |
| 基準/規制（周囲条件） | M12 connector IEC 61076-2-101 |
| 40°Cでの定格電流（周囲条件） | 4 A |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C (Plug / socket) |
| 導体断面積（周囲条件） | 0.34 mm² ... 1 mm² (flexible) |
| レンチサイズ、ユニオンナット（主要商業データ） | 15 mm |
| ケーブル外径（主要商用データ） | 4.5 mm ... 7.5 mm |
| 導体断面積 AWG (周囲条件) | 22 ... 18 (flexible) |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| 挿入/抜去サイクル（周囲条件） | ≥ 100 |
| UL 94準拠の難燃性評価（材料） | V0 |
| 絶縁体を含む線径（周囲条件） | ≤ 2.55 mm |
| シースの剥ぎ取り長さ（主要商業データ） | 18 mm |
| 個々の電線の被覆剥ぎ長さ（主要商業データ） | 4 mm +0,5 mm |
製品説明
Data connectors, PROFINET CAT5 (100 MBit/s), 4-pole, shielded, M12 angled plug, D-coded, crimped connection, knurling material: zinc die-cast, tin-plated, cable outer diameter 4.5 mm ... 7.5 mm, no cr
