SACC-M12MSD-4CON-PG 9-SH

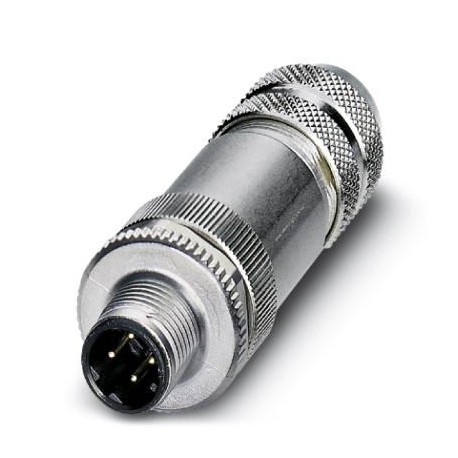

SACC-M12MSD-4CON-PG 9-SH 1521261 PHOENIX CONTACT Bus system connector
$24.75米ドル
439 在庫あり
主な仕様
GTIN:4017918968618
注文キー:1521261
カタログページ:Page 236 (C-4-2013)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918968618 |
| 注文キー | 1521261 |
| カタログページ | Page 236 (C-4-2013) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85366990 |
| （周囲条件） | 0.8 Nm ... 1 Nm (Pressure nut with coupling sleeve) |
| 注記（周囲条件） | This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 8.2 Connectors for Outside Environment (Balanced cabling) |
| 連絡先資料（一般） | CuZn |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| シーリング材（一般） | NBR |
| コーディング（周囲条件） | D - data |
| トルク（周囲条件） | 0.4 Nm (M12 knurl) |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 長さ（主要商業データ） | 62 mm |
| グリップ本体材質（一般） | Zinc die-cast, nickel-plated |
| 規格名称（材質） | M12 connector |
| 規格・規制（材料） | IEC 61076-2-101 |
| 保護等級（寸法） | IP67 |
| コンタクトキャリア材料（一般） | PA |
| 接触面材質（一般） | Au |
| 定格電圧（周囲条件） | 60 V DC |
| ステータス表示（周囲条件） | No |
| 1個あたりの重量（梱包を除く） | 44.020 g |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接続方法（周囲条件） | Screw connection |
| ハウジング直径（主要商業データ） | 20 mm |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 締め付けトルク（周囲条件） | Screw plug insert with sleeve housing as far it will go |
| 汚染度（周囲条件） | 3 |
| ポジション数（周囲条件） | 4 |
| 過電圧カテゴリー（周囲条件） | II |
| 信号の種類/カテゴリ（周囲条件） | Ethernet/PROFINET CAT5 (on the basis of IEC 11801), 100 Mbps |
| 組み立て手順（周囲条件） | The wires can be connected both with ferrules and without ferrules |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| 基準/規制（周囲条件） | M12 connector IEC 61076-2-101 |
| 標準規格に準拠した接続（材質） | CUL |
| 40°Cでの定格電流（周囲条件） | 4 A |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C (Plug / socket) |
| 導体断面積（周囲条件） | 0.25 mm² ... 0.75 mm² (without ferrule) |
| ケーブル外径（主要商用データ） | 6 mm ... 8 mm |
| 導体断面積 AWG (周囲条件) | 24 ... 18 (without ferrule) |
| UL 94（一般）に準拠した難燃性評価 | HB |
| 挿入/抜去サイクル（周囲条件） | ≥ 100 |
| UL 94準拠の難燃性評価（材料） | HB |
| シースの剥ぎ取り長さ（主要商業データ） | 35 mm |
| 個々の電線の被覆剥ぎ長さ（主要商業データ） | 5 mm |
製品説明
Data connectors, Ethernet / PROFINET CAT5 (100 MBit/s), 4-pole, shielded, M12 straight male connector, D-coded, screw connection, knurling material: Zinc die-casting, nickel-plated, Pg9 cable gland, c
