SACC-M12MSS-2PECON-PG 9-M

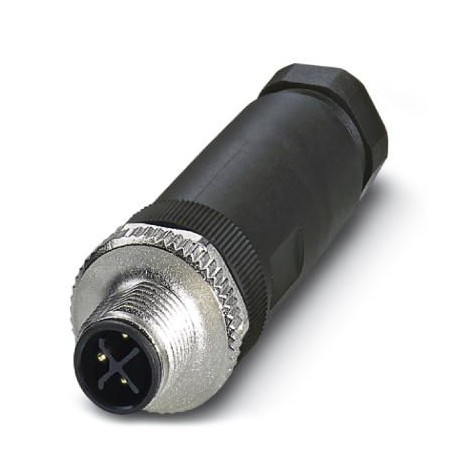

SACC-M12MSS-2PECON-PG 9-M 1419639 PHOENIX CONTACT Power connectors
$0.00米ドル
4922 在庫あり
主な仕様
GTIN:4055626181776
注文キー:1419639
カタログページ:Page 286 (C-2-2017)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626181776 |
| 注文キー | 1419639 |
| カタログページ | Page 286 (C-2-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85366990 |
| （周囲条件） | 0.2 Nm (Screw terminal blocks) |
| 注記（周囲条件） | Strip 21 mm off the cable sheath, strip 6 mm off the conductor insulation, crimp the ferrule, then shorten this to 5 mm. Conductor length with shortened ferrule: 20 mm. Connect conductors and tighten the mounting screws with 0.2 Nm. |
| 連絡先資料（一般） | CuZn |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| シーリング材（一般） | NBR (Cable clamping) |
| コーディング（周囲条件） | S power |
| トルク（周囲条件） | 0.4 Nm (M12 knurl) |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 長さ（主要商業データ） | 60 mm |
| グリップ本体材質（一般） | PA |
| 規格名称（材質） | M12 connector |
| 規格・規制（材料） | IEC 61076-2-111 |
| 保護等級（寸法） | IP67 |
| コンタクトキャリア材料（一般） | PA |
| 接触面材質（一般） | Au |
| 定格電圧（周囲条件） | 230 V AC |
| ステータス表示（周囲条件） | No |
| 1個あたりの重量（梱包を除く） | 22.590 g |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 25; |
| カラーハンドルエリア（周囲条件） | black |
| 接続方法（周囲条件） | Screw connection |
| ハウジング直径（主要商業データ） | 20 mm |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 汚染度（周囲条件） | 3 |
| ポジション数（周囲条件） | 3 |
| 過電圧カテゴリー（周囲条件） | III |
| 組み立て手順（周囲条件） | The wires can be connected both with ferrules and without ferrules |
| 絶縁抵抗（周囲条件） | > 10 GΩ |
| 基準/規制（周囲条件） | M12 connector IEC 61076-2-111 |
| 40°Cでの定格電流（周囲条件） | 16 A (when using 1.5 mm² conductors) |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C (Plug / socket) |
| 導体断面積（周囲条件） | 0.75 mm² ... 1.5 mm² (without ferrule) |
| レンチサイズ、ユニオンナット（主要商業データ） | 16 mm |
| ケーブル外径（主要商用データ） | 6 mm ... 8 mm |
| 導体断面積 AWG (周囲条件) | 18 ... 16 (without ferrule) |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| 挿入/抜去サイクル（周囲条件） | > 100 |
| UL 94準拠の難燃性評価（材料） | V0 |
| シースの剥ぎ取り長さ（主要商業データ） | 20 mm |
| 個々の電線の被覆剥ぎ長さ（主要商業データ） | 5 mm |
製品説明
Power connector, 3-pole, Straight male connector M12, S, Screw connection, knurling material: Zinc die-casting, nickel-plated, Pg9 cable gland, cable diameter 6 mm ... 8 mm, for AC up to 16 A/630 V, C
