SACC-M12MSX-8CT-CL SH

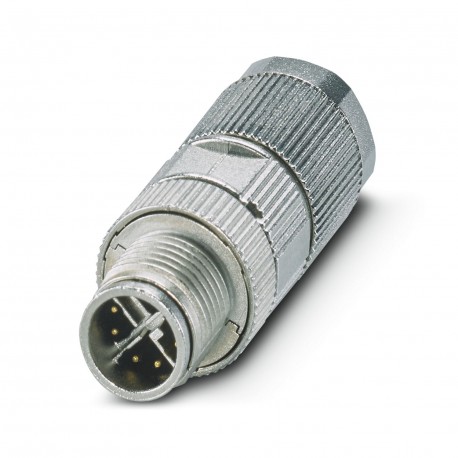

SACC-M12MSX-8CT-CL SH 1422844 PHOENIX CONTACT Connector
$0.00米ドル
4497 在庫あり
主な仕様
:4 Nm (Pressure nut with coupling sleeve)
コーディング:X
長さ:43 mm
一般的な:This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 8.2 Connectors for Outside Environment (Balanced cabling)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 4 Nm (Pressure nut with coupling sleeve) | |
| コーディング | X |
| 長さ | 43 mm |
| 一般的な | This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 8.2 Connectors for Outside Environment (Balanced cabling) |
| シールド | yes |
| 応用 | Data |
| ヘッドデザイン | Plug |
| センサータイプ | Ethernet |
| ケーブルコンセント | straight |
| 製品タイプ | Circular connector (cable-side) |
| 組み立てノート | NOTE:Observe the permissible bending radii when routing cables, since the degree of protection may be at risk if the bending forces are too high. Reduce mechanical loads upstream of the connector, e.g., by using cable ties. |
| シール材 | FKM |
| 記事の改訂 | 05 |
| 直径ハウジング | 16 mm |
| ヘッドねじの種類 | M12 |
| 外径 | 6.5 mm ... 10 mm |
| 接続方法 | Crimp connection |
| ヘッドケーブル出口 | straight |
| 締め付けトルク | 0.4 Nm (M12 knurl) |
| 公称電流IN | 0.5 A |
| 公称電圧UN | 48 V AC |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 8 |
| 定格サージ電圧 | 0.8 kV |
| 保護の程度 | IP65 |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | II |
| 信号の種類/カテゴリ | Ethernet CAT6A(IEC 11801), 10 Gbps |
| 標準指定 | M12 connector |
| 絶縁抵抗 | ≥ 100 MΩ |
| グリップ本体の材質 | Zinc die-cast, nickel-plated |
| 規格・規制 | PA 6.6: Fire protection in rail vehicles - requirement sets R22, R23, R24, and R26 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| レンチサイズ、ユニオンナット | 15 mm |
| 接続断面 | 0.14 mm² ... 0.34 mm² (flexible) |
| 接触キャリア材料 | PA 6.6 |
| 規格/仕様 | IEC 61076-2-109 |
| レンチサイズ、カウンターナット | 14 mm |
| 挿入/離脱サイクル | ≥ 100 |
| 接続断面積AWG | 26 ... 22 (flexible) |
| ねじ接続用材質 | Zinc die-cast, tin-plated |
| 周囲温度（アセンブリ） | -5 °C ... 50 °C |
| 周囲温度（動作） | -40 °C ... 85 °C (Plug / socket) |
| UL 94準拠の難燃性評価 | V0 |
| 個々の電線の被覆剥き長さ | 4 mm +0,5 mm |
| 接点色（信号指定）接点（オプション） | 1 = WHOG (D1+) |
製品説明
Data connectors, Ethernet CAT6A (10 GBit/s), PROFINET CAT6A (10 GBit/s), 8-pole, shielded, M12 straight male connector, X-coded, crimped connection, knurling material: Zinc die-cast, tin-plated, cable
