SACC-MINMS-4CON-PG13

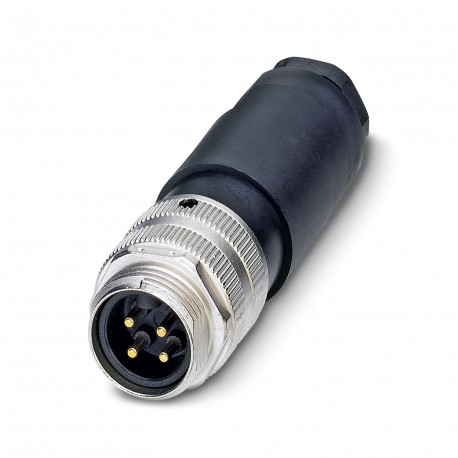

SACC-MINMS-4CON-PG13 1521339 PHOENIX CONTACT Connector
$28.11米ドル
402 在庫あり
主な仕様
GTIN:4017918949563
注文キー:1521339
カタログページ:Page 25 (C-2-2017)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918949563 |
| 注文キー | 1521339 |
| カタログページ | Page 25 (C-2-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85366990 |
| （周囲条件） | 1 Nm ... 1.4 Nm (Pressure screw) |
| 連絡先資料（一般） | CuZn |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| コーディング（周囲条件） | A - standard |
| トルク（周囲条件） | 0.8 Nm (7/8" connectors) |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 長さ（主要商業データ） | 88 mm |
| グリップ本体材質（一般） | PBT |
| 保護等級（寸法） | IP67 |
| コンタクトキャリア材料（一般） | PUR / PA 6.6 |
| 接触面材質（一般） | Au |
| 定格電圧（周囲条件） | 300 V |
| ステータス表示（周囲条件） | No |
| 1個あたりの重量（梱包を除く） | 51.380 g |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 25; |
| 接続方法（周囲条件） | Screw connection |
| ハウジング直径（主要商業データ） | 27 mm |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 締め付けトルク（周囲条件） | Screw plug insert with sleeve housing as far it will go |
| 汚染度（周囲条件） | 3 |
| ポジション数（周囲条件） | 4 |
| 過電圧カテゴリー（周囲条件） | III |
| 組み立て手順（周囲条件） | The wires can be connected both with ferrules and without ferrules |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| 標準規格に準拠した接続（材質） | CUL |
| 40°Cでの定格電流（周囲条件） | 9 A |
| 周囲温度（動作）（寸法） | -25 °C ... 85 °C (Plug / socket) |
| 導体断面積（周囲条件） | 0.34 mm² ... 1.5 mm² (without ferrule) |
| ケーブル外径（主要商用データ） | 10 mm ... 12 mm |
| 導体断面積 AWG (周囲条件) | 22 ... 16 (without ferrule) |
| UL 94（一般）に準拠した難燃性評価 | HB |
| 挿入/抜去サイクル（周囲条件） | ≥ 100 |
| UL 94準拠の難燃性評価（材料） | HB |
| シースの剥ぎ取り長さ（主要商業データ） | 30 mm |
| 個々の電線の被覆剥ぎ長さ（主要商業データ） | 7 mm |
製品説明
Connector, Universal, 4-pole, Straight male connector 7/8"-16UNF, A-coded, Screw connection, knurling material: Zinc die-cast, nickel-plated, Pg13.5 cable gland, cable outer diameter 10 mm ... 12 mm,
