SACC-PO12MR-8CT-CM SH

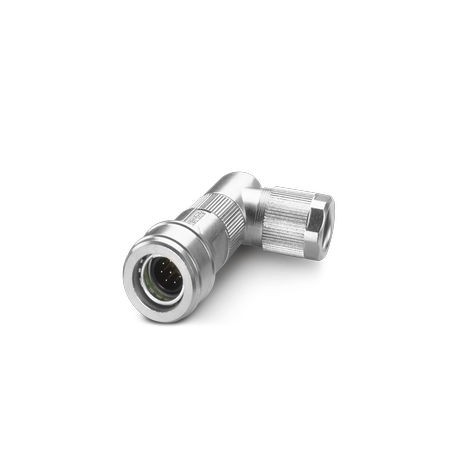

SACC-PO12MR-8CT-CM SH 1319945 PHOENIX CONTACT Connector, Universal, 8-pole, shielded, M12 angled male connec..
$37.97米ドル
295 在庫あり
主な仕様
:4 Nm (Pressure nut with coupling sleeve)
注記:In line with
コーディング:A
長さ:53 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 4 Nm (Pressure nut with coupling sleeve) | |
| 注記 | In line with |
| コーディング | A |
| 長さ | 53 mm |
| 一般的な | NOTE:Observe the permissible bending radii when laying conductors, since the degree of protection may be put in jeopardy if the bending forces are too high. Alleviate mechanical loads upstream of the connector, e.g. by using cable ties. |
| シールド | yes |
| ヘッドデザイン | Plug |
| センサータイプ | Universal |
| ケーブルコンセント | angled |
| 製品タイプ | Circular connector (cable-side) |
| シール材 | NBR |
| 直径ハウジング | 22 mm |
| ヘッドねじの種類 | M12 |
| 外径 | 4.5 mm ... 7.5 mm |
| 接続方法 | Crimp connection |
| ヘッドケーブル出口 | angled |
| ヘッドロックタイプ | Push-Pull |
| 締め付けトルク | 1.5 Nm (Screw plug insert with sleeve housing as far it will go) |
| 公称電流IN | 2 A |
| 公称電圧UN | 30 V AC |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 8 |
| 定格サージ電圧 | 0.8 kV |
| 保護の程度 | IP65 |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | II |
| 信号の種類/カテゴリ | Universal |
| 標準指定 | M12 connector |
| 組み立て説明書 | Contacts can be clipped in place and unclipped without tools |
| 絶縁抵抗 | ≥ 100 MΩ |
| グリップ本体の材質 | Zinc die-cast, nickel-plated |
| レンチサイズ、ユニオンナット | 15 mm |
| 接続断面 | 0.14 mm² ... 0.34 mm² (flexible) |
| 規格/仕様 | IEC 61076-2-101 |
| レンチサイズ、カウンターナット | 14 mm |
| 挿入/離脱サイクル | ≥ 100 |
| 接続断面積AWG | 26 ... 22 (flexible) |
| ねじ接続用材質 | PA 6.6 |
| 周囲温度（動作） | -40 °C ... 85 °C (Plug / socket) |
| UL 94準拠の難燃性評価 | V0 |
| 個々の電線の被覆剥き長さ | 4 mm +0,5 mm |
製品説明
Connector, Universal, 8-pole, shielded, M12 Push-Pull Elbowed Male Connector, A-Coded, Crimped Connection, Knurling Material: PA 6.6, Cable Outer Diameter 4.5 mm ... 7.5 mm, no crimped contacts
