SACCBP-FS-5CON-PG9/2,0-920SCO

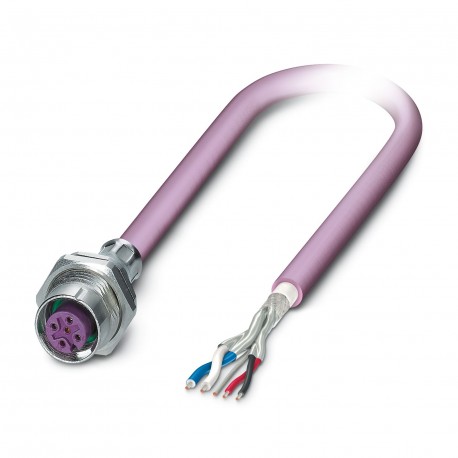

SACCBP-FS-5CON-PG9/2,0-920SCO 1437546 PHOENIX CONTACT Bus system flush-type socket
$54.03米ドル
225 在庫あり
主な仕様
:• WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible.
コーディング:A
シールド:yes
ケーブルタイプ:CANopen®/DeviceNet™, PUR, violet [920]
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. | |
| コーディング | A |
| シールド | yes |
| ケーブルタイプ | CANopen®/DeviceNet™, PUR, violet [920] |
| ヘッドデザイン | Socket |
| 安全に関する注意事項 | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| センサータイプ | CANopen® |
| ねじの種類 | M12 |
| ケーブル長 | 2 m |
| ケーブル重量 | 90 kg/km |
| ハロゲンフリー | in accordance with DIN VDE 0472 part 815 |
| 製品タイプ | Circular connectors (device side) |
| UL AWMスタイル | 21198 (80°C/300 V) |
| 取り付けタイプ | Rear mounting |
| 全体的なひねり | 2 pairs around a drain wire in the center to the core |
| シール材 | FKM |
| ツイストペア | 2 cores to the pair |
| ケーブル容量 | nom. 40 nF/km (Data cable) |
| 波動インピーダンス | 120 Ω ±10 % (with 1 MHz) |
| AWG信号線 | 24 |
| ループ抵抗 | ≤ 181.80 Ω/km (Data cable) |
| 記事の改訂 | 13 |
| 接触材料 | CuZn |
| 難燃性 | UL 1581, Section 1060 and UL 2556, Section 9.3 (FT1) |
| ヘッドねじの種類 | M12 |
| その他の抵抗 | Low adhesion |
| 接続方法 | Cable connection |
| ヘッドケーブル出口 | straight |
| ヘッドロックタイプ | SPEEDCON |
| 締め付けトルク | 2 Nm ... 3 Nm (Installation-side) |
| 導体材料 | Tin-plated Cu litz wires |
| 公称電流IN | 4 A |
| 公称電圧UN | 48 V AC |
| 操作上の注意 | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| 注文情報: | Lock nut is included in the scope of delivery |
| シールド減衰 | ≤ 22.9 dB/km (with 1 MHz) |
| 単線、カラー | red-black, blue-white |
| 導体構造 | 2xAWG24/19+2xAWG22/19 |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 5 |
| 定格サージ電圧 | 1.5 kV |
| 伝送媒体 | Copper |
| 保護の程度 | IP67 (When plugged in) |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | II |
| 標準指定 | M12 connector |
| 絶縁抵抗 | 100 MΩ |
| 外装シース、カラー | red lilac RAL 4001 |
| 公称電圧、ケーブル | ≤ 300 V (Peak value, not for high-power applications) |
| 外装材 | PUR |
| テスト電圧 コア/コア | 2000 V (50 Hz, 1 min.) |
| ペアシールドの種類 | Plastic-coated aluminum foil, aluminum side outside |
| 導体断面積 | 2x 0.25 mm² (Data cable) |
| 接点接続タイプ | Socket |
| ケーブル外径 | 6.70 mm ±0.3 mm |
| 光シールドカバー | 80 % |
| 接触キャリア材料 | PA 6.6 |
| 接触面材質 | Ni/Au |
| 材質電線絶縁体 | Foamed PE (Data cable) |
| 規格/仕様 | IEC 61076-2-101 |
| 試験電圧 コア/シールド | 2000.00 V (50 Hz, 1 min.) |
| 挿入/離脱サイクル | > 100 |
| ねじ接続用材質 | Zinc die-cast, nickel-plated |
| 絶縁体を含む線径 | 1.95 mm ±0.05 mm (Data cable) |
| 周囲温度（動作） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線 | 19x 0.13 mm |
| 動的荷重容量（曲げ） | Max. bending cycles: 5000000, Bending radius: 70 mm, Bending radius: 10 x D, Traversing path: 4.5 m, Traversing rate: 3 m/s, Acceleration: 3 m/s², Ambient temperature: -20 °C ... 60 °C |
| UL 94準拠の難燃性評価 | V0 |
| 最小曲げ半径、固定設置 | 5 x D |
| 最小の曲げ半径、固定設置 | 34 mm |
| 最小曲げ半径、柔軟な設置 | 10 x D |
| 最小の曲げ半径、可動設置 | 67 mm |
製品説明
Built-in mounting female for bus system, DeviceNet/CANopen, 5-pole, M12, shielded, A-coded, Speedcon, rear wall mounting/screw mounting with Pg9 thread, with 2.0 m bus cable, 2 x 0.25 mm²; 2 x 0.34 mm
