SACCBP-FS-8CON-M16/10,0-PUR SCO

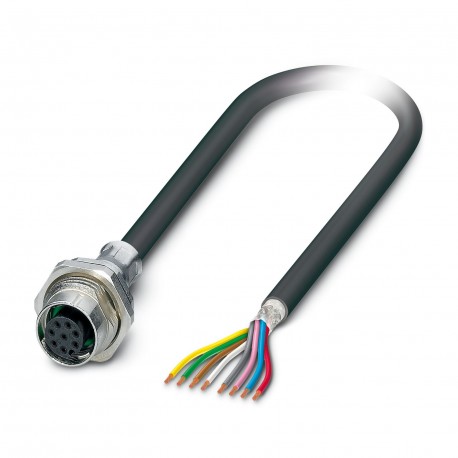

SACCBP-FS-8CON-M16/10,0-PUR SCO 1405599 PHOENIX CONTACT Flush-type connector
$0.00米ドル
4326 在庫あり
主な仕様
:according to IEC 60754-1
コーディング:A
シールド:yes
ケーブルタイプ:PUR halogen-free black [PUR]
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| according to IEC 60754-1 | |
| コーディング | A |
| シールド | yes |
| ケーブルタイプ | PUR halogen-free black [PUR] |
| ヘッドデザイン | Socket |
| ねじの種類 | M12 |
| ケーブル長 | 10 m |
| ケーブル重量 | 53 kg/km |
| ハロゲンフリー | in accordance with DIN VDE 0472 part 815 |
| 製品タイプ | Circular connectors (device side) |
| 試験電圧 | ≥ 3000 V AC (Spark test) |
| UL AWMスタイル | 20549 / 10493 (80°C/300 V) |
| 組み立てノート | With flat nut |
| 取り付けタイプ | Rear mounting M16 x 1.5 With flat nut |
| 全体的なひねり | 8 wires around filler to the core |
| シール材 | FKM |
| AWG信号線 | 24 |
| 記事の改訂 | 11 |
| 接触材料 | CuZn |
| 難燃性 | in acc. with UL FT-2 |
| ヘッドねじの種類 | M12 |
| その他の抵抗 | hydrolysis and microbe resistant |
| 接続方法 | Individual wires |
| ヘッドケーブル出口 | straight |
| ヘッドロックタイプ | SPEEDCON |
| 耐油性 | in accordance with IEC 60811-404 |
| 締め付けトルク | 3 Nm ... 4 Nm (Installation-side) |
| 導体材料 | Bare Cu litz wires |
| 接触抵抗 | ≤ 3 mΩ |
| 公称電流IN | 2 A |
| 公称電圧UN | 30 V |
| 操作上の注意 | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| 注文情報: | Lock nut is included in the scope of delivery |
| 単線、カラー | brown, white, green, yellow, gray, pink, blue, red |
| 特別な特性 | Flexible cable conduit capable |
| 汚染度 | 3 |
| 寸法図 | |
| 最大曲げサイクル | 4000000 |
| ポジション数 | 8 |
| 定格サージ電圧 | 0.8 kV |
| 保護の程度 | IP67 (When plugged in) |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | II |
| 標準指定 | M12 connector |
| 絶縁抵抗 | ≥ 100 MΩ |
| 厚さ、断熱性 | approx. 0.20 mm |
| 外装シース、カラー | black-gray RAL 7021 |
| 公称電圧、ケーブル | ≤ 300 V AC |
| 外装材 | PUR |
| 導体断面積 | 0.25 mm² |
| 接点接続タイプ | Socket |
| ケーブル外径 | 5.90 mm ±0.2 mm |
| 光シールドカバー | 85 % |
| 厚さ、外皮 | approx. 0.50 mm |
| 接触キャリア材料 | PA 6.6 |
| 接触面材質 | Au |
| 材質電線絶縁体 | PP |
| 規格/仕様 | IEC 61076-2-101 |
| 試験電圧 コア/シールド | ≥ 2000.00 V AC (for 60 s) |
| 最大導体抵抗 | 78 Ω/km |
| 挿入/離脱サイクル | > 100 |
| ねじ接続用材質 | Zinc die-cast, nickel-plated |
| 絶縁体を含む線径 | 1.17 mm ±0.02 mm |
| 周囲温度（動作） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線 | 32x 0.10 mm |
| 動的荷重容量（曲げ） | Max. bending cycles: 2000000, Bending radius: 10 x D, Traversing path: 10 m, Traversing rate: 3 m/s, Acceleration: 10 m/s² |
| UL 94準拠の難燃性評価 | V0 |
| 最小曲げ半径、固定設置 | 5 x D |
| 最小の曲げ半径、固定設置 | 30 mm |
| 最小曲げ半径、柔軟な設置 | 10 x D |
| 最小の曲げ半径、可動設置 | 59 mm |
製品説明
Conect. plug. to be apar. wall poster., 8-pole, PUR, grayish black RAL 7021, Connection female, straight, M12-SPEEDCON, A-coded, to free cable end, Rear mounting, M16 x 1.5, Single stranded wires, cab
