SACCBP-FSB-5CON-PG9/0,5-900SCO

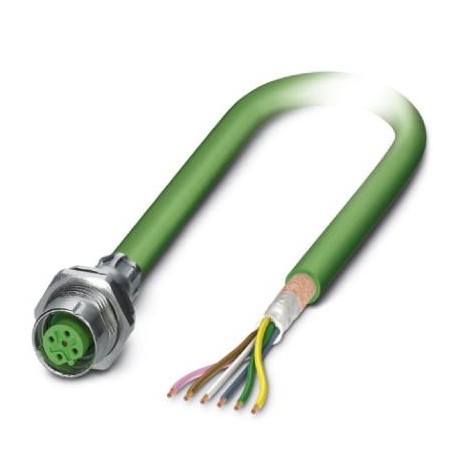

SACCBP-FSB-5CON-PG9/0,5-900SCO 1437601 PHOENIX CONTACT Bus system flush-type socket
$45.83米ドル
260 在庫あり
主な仕様
GTIN:4046356458344
注記:Made to Order (non-returnable)
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1437601
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356458344 |
| 注記 | Made to Order (non-returnable) |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1437601 |
| カタログページ | Page 425 (C-2-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（ケーブル） | Lead 7439-92-1 |
| 関税番号 | 85444290 |
| 連絡先資料（一般） | CuZn |
| 材質、ローレット（一般） | Nickel-plated brass |
| シーリング材（一般） | FKM |
| コーディング（周囲条件） | B - inverse |
| トルク（周囲条件） | 2 Nm ... 3 Nm (Installation-side) |
| （基準および規制） | -30 °C ... 70 °C (cable, flexible installation) |
| 規格名称（材質） | M12 connector |
| 規格・規制（材料） | IEC 61076-2-101 |
| 保護等級（寸法） | IP67 |
| コンタクトキャリア材料（一般） | PA 6.6 |
| 接触面材質（一般） | Ni/Au |
| 定格電圧（周囲条件） | 60 V |
| 1個あたりの重量（梱包を除く） | 59.700 g |
| ケーブルの長さ（主要商業データ） | 0.5 m |
| シールド（規格と規制） | Braided copper wires |
| ケーブルの種類（規格と規制） | INTERBUS |
| 減衰（基準と規制） | ≤ 15 dB/km (at 256 kHz) |
| 配線色（規格・規制） | Green-yellow, white-brown, gray-pink |
| 加速（基準と規制） | 3.2 m/s² |
| ケーブル重量（規格および規制） | 70 kg/km |
| 汚染度（周囲条件） | 3 |
| ポジション数（周囲条件） | 5 |
| 定格サージ電圧（周囲条件） | 1.5 kV |
| 信号速度（規格と規制） | 0.66 c |
| 全体的なひねり（基準と規制） | 3 pairs to the core |
| 過電圧カテゴリー（周囲条件） | II |
| 信号の種類/カテゴリ（周囲条件） | INTERBUS |
| ツイストペア（規格と規制） | 2 cores to the pair |
| 曲げ半径（規格・規制） | 120 mm |
| ケーブル容量（規格と規制） | ≤ 60 nF/km (At 800 Hz) |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| 基準/規制（周囲条件） | M12 connector IEC 61076-2-101 |
| 波動インピーダンス（規格・規制） | 120 Ω ±20 % (at 64 kHz) |
| AWG信号線（規格と規制） | 24 |
| ケーブル構造（規格と規制） | 3 x 2 x 0.22 mm² |
| ループ抵抗（規格と規制） | ≤ 159.80 Ω/km |
| 40°Cでの定格電流（周囲条件） | 4 A |
| 横断経路（基準と規制） | 10 m |
| 通過速度（基準および規制） | 1.6 m/s |
| 周囲温度（動作）（寸法） | -25 °C ... 85 °C (Plug / socket) |
| 難燃性（規格・規制） | according to VDE 0472, Part 4, test type B |
| 導体材料（規格・規制） | Bare Cu litz wires |
| 結合抵抗（規格・規制） | < 250.00 mΩ/m (at 30 MHz) |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| 挿入/抜去サイクル（周囲条件） | > 100 |
| 信号の種類/カテゴリー（規格および規制） | INTERBUS |
| UL 94準拠の難燃性評価（材料） | V0 |
| 絶縁抵抗（規格・規制） | ≥ 5 GΩ*km |
| 外装シース、色（規格・規制） | may green RAL 6017 |
| 公称電圧、ケーブル（規格および規制） | 250 V (Peak value, not for high-power applications) |
| 外装シース材質（規格・規則） | PUR |
| 試験電圧コア/コア（規格および規制） | 1500 Vrms |
| 導体断面積（規格および規制） | 3x 2x 0.22 mm² |
| 曲げサイクル数（規格および規制） | 5000000 |
| 試験電圧コア/シールド（規格および規制） | 1000 Vrms |
| ケーブルの種類（略称）（規格・規則） | 900 |
| ケーブル外径D（規格・規制） | 8 mm |
| 材料導体絶縁（規格および規制） | PE |
| 周囲温度（動作）（規格・規制） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 32x 0.10 mm |
| 近端クロストーク減衰（NEXT）（規格および規制） | ≥ 61 dB (at 772 kHz) |
| 最小曲げ半径、固定設置（規格および規制） | 7.5 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 15 x D |
製品説明
Built-in mounting female for bus system, INTERBUS, 5-pole, M12, shielded, B-coated, SPEEDCON, rear wall mount/screw mount with Pg9 thread, with 0.5 m bus cable
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
