SACCBP-M12FS-8CON-M16/0,8-940

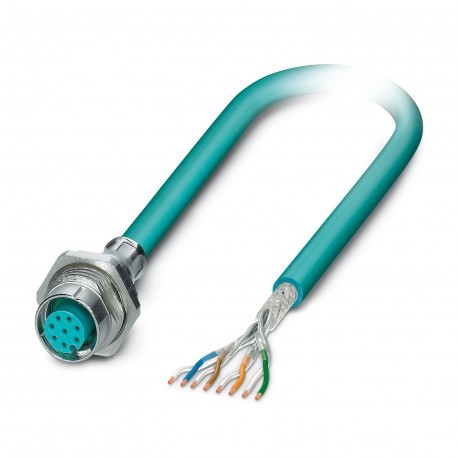

SACCBP-M12FS-8CON-M16/0,8-940 1562974 PHOENIX CONTACT Bus system flat-type plug
$0.00米ドル
4963 在庫あり
主な仕様
:-10 °C ... 50 °C (Cable, flexible installation)
コーディング:A
シールド:Tinned copper braided shield
ケーブルタイプ:Ethernet
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| -10 °C ... 50 °C (Cable, flexible installation) | |
| コーディング | A |
| シールド | Tinned copper braided shield |
| ケーブルタイプ | Ethernet |
| ヘッドデザイン | Socket |
| ケーブル長 | 0.8 m |
| ケーブル重量 | 44 kg/km |
| 信号速度 | 0.72 c |
| 取り付けタイプ | Rear mounting, M16 x 1.5 thread with flat nut |
| 全体的なひねり | 4 pairs for core |
| シール材 | NBR |
| ツイストペア | 2 cores to the pair |
| 信号実行時間 | 460 ns/m |
| ステータス表示 | no |
| 波動インピーダンス | 100 Ω |
| AWG信号線 | 26 |
| ケーブル抵抗 | ≤ 150 mΩ/m |
| 接触材料 | CuZn |
| ヘッドねじの種類 | M12 |
| ヘッドケーブル出口 | straight |
| ケーブルの略語 | Li-02YSC11Y |
| 導体材料 | Bare Cu litz wires |
| 接触抵抗 | ≤ 3 mΩ |
| 公称電流IN | 2 A |
| 公称電圧UN | 30 V |
| シールド減衰 | 60.00 dB (up to 1000 MHz) |
| 単線、カラー | white-blue, white-orange, white-green, white-brown |
| ケーブル断面 | 0.14 mm² |
| 結合抵抗 | 5.00 mΩ/m (at 10 MHz) |
| 汚染度 | 3 |
| ポジション数 | 8 |
| テスト電圧、ケーブル | 1000 V |
| 動作容量 | 42 pF |
| 保護の程度 | IP67 (When plugged in) |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | II |
| 絶縁抵抗 | ≥ 100 MΩ |
| 外装シース、カラー | water blue RAL 5021 |
| 公称電圧、ケーブル | 125 V |
| 外装材 | PUR |
| ステータス表示あり | No |
| ペアシールドの種類 | Aluminum-lined polyester foil |
| ケーブル外径 | 6.70 mm |
| 光シールドカバー | 65 % |
| 接触キャリア材料 | PA 6.6 |
| 接触面材質 | Ni/Au |
| 干渉抑制 | 90.00 dB (up to 1000 MHz) |
| 材質電線絶縁体 | Cell PE |
| 最大導体抵抗 | 150 mΩ/m |
| ケーブル絶縁抵抗 | 5 GΩ*km |
| ねじ接続用材質 | Brass, nickel-plated |
| 絶縁体を含む線径 | approx. 1 mm |
| 周囲温度（動作） | -40 °C ... 70 °C (cable, fixed installation) |
| 導体構造信号線 | 7x 0.20 mm |
| UL 94準拠の難燃性評価 | V0 |
| 伝送特性（カテゴリー） | CAT5 (IEC 11801:2002) |
| 最小の曲げ半径、固定設置 | ≥ 33.5 mm |
製品説明
Bus system flush-type socket, Ethernet, 8-pos., M12, shielded, rear/screw mounting with M16 thread, with 0.8 m bus cable, 4 x 2 x 0.26 mm2
