在庫あり 注目商品
SACCBP-M12FSB-5CON-M16/5,0-900

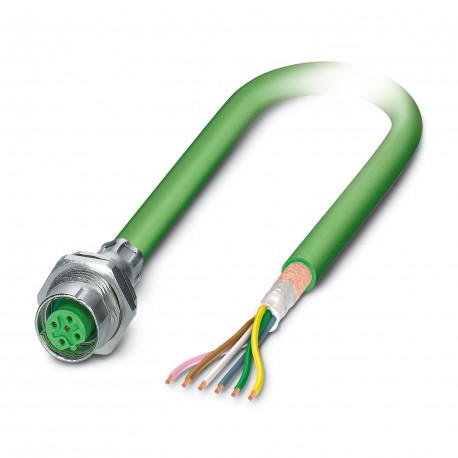

SACCBP-M12FSB-5CON-M16/5,0-900 1534575 PHOENIX CONTACT Bus system flat-type plug
$73.56米ドル
182 在庫あり
主な仕様
:• WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible.
コーディング:B
シールド:yes
ケーブルタイプ:INTERBUS [900]
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. | |
| コーディング | B |
| シールド | yes |
| ケーブルタイプ | INTERBUS [900] |
| ヘッドデザイン | Socket |
| 安全に関する注意事項 | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| センサータイプ | INTERBUS |
| ねじの種類 | M12 |
| ケーブル長 | 5 m |
| ケーブル重量 | 70 kg/km |
| 製品タイプ | Circular connectors (device side) |
| 信号速度 | 0.66 c |
| 試験電圧 | 2500 V |
| 組み立てノート | With flat nut |
| 取り付けタイプ | Rear mounting M16 x 1.5 With flat nut |
| 全体的なひねり | 3 pairs to the core |
| シール材 | FKM |
| ツイストペア | 2 cores to the pair |
| ケーブル容量 | ≤ 60 nF/km (At 800 Hz) |
| 波動インピーダンス | 120 Ω ±20 % (at 64 kHz) |
| AWG信号線 | 24 |
| ループ抵抗 | ≤ 159.80 Ω/km |
| 記事の改訂 | 13 |
| 接触材料 | CuZn |
| 難燃性 | according to VDE 0472, Part 4, test type B |
| ヘッドねじの種類 | M12 |
| 接続方法 | Cable connection |
| ヘッドケーブル出口 | straight |
| ヘッドロックタイプ | SPEEDCON |
| 締め付けトルク | 2 Nm ... 3 Nm (Installation-side) |
| 導体材料 | Bare Cu litz wires |
| 接触抵抗 | ≤ 3 mΩ |
| 公称電流IN | 4 A (Plug/socket in accordance with IEC 61076-2-101, cable technical data is to be observed) |
| 公称電圧UN | 48 V AC |
| 操作上の注意 | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| 注文情報: | Lock nut is included in the scope of delivery |
| シールド減衰 | ≤ 15 dB/km (at 256 kHz) |
| 単線、カラー | green-yellow, white-brown, gray-pink |
| 導体構造 | 3 x 2 x 0.22 mm² |
| 結合抵抗 | < 250.00 mΩ/m (at 30 MHz) |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 5 |
| 定格サージ電圧 | 1.5 kV |
| 伝送媒体 | Copper |
| 保護の程度 | IP67 (When plugged in) |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | II |
| 標準指定 | M12 connector |
| 絶縁抵抗 | ≥ 100 MΩ |
| 外装シース、カラー | may green RAL 6017 |
| 公称電圧、ケーブル | 250 V (Peak value, not for high-power applications) |
| 外装材 | PUR |
| テスト電圧 コア/コア | 1500 Vrms |
| 導体断面積 | 3x 2x 0.22 mm² |
| 接点接続タイプ | Socket |
| ケーブル外径 | 8.00 mm |
| 接触キャリア材料 | PA 6.6 |
| 接触面材質 | Ni/Au |
| 材質電線絶縁体 | PE |
| 規格/仕様 | IEC 61076-2-101 |
| 試験電圧 コア/シールド | 1000.00 Vrms |
| 挿入/離脱サイクル | > 100 |
| ねじ接続用材質 | Brass, nickel-plated |
| 周囲温度（動作） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線 | 32x 0.10 mm |
| 動的荷重容量（曲げ） | Max. bending cycles: 5000000, Bending radius: 120 mm, Traversing path: 10 m, Traversing rate: 1.6 m/s, Acceleration: 3.2 m/s² |
| 近端クロストーク減衰（NEXT） | ≥ 61 dB (at 772 kHz) |
| UL 94準拠の難燃性評価 | V0 |
| 最小曲げ半径、固定設置 | 7.5 x D |
| 最小の曲げ半径、固定設置 | 60 mm |
| 最小曲げ半径、柔軟な設置 | 15 x D |
| 最小の曲げ半径、可動設置 | 120 mm |
製品説明
Conect. plug. to be apar. poster wall, INTERBUS (16 MBit/s), 5-pole, halogen-free PUR, Green RAL 6017, shielded, Built-in mounting female, straight, M12-SPEEDCON, coding: B , free cable end, Rear moun
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
