SACCEC-M12MS-5CON-M16/10,0-920

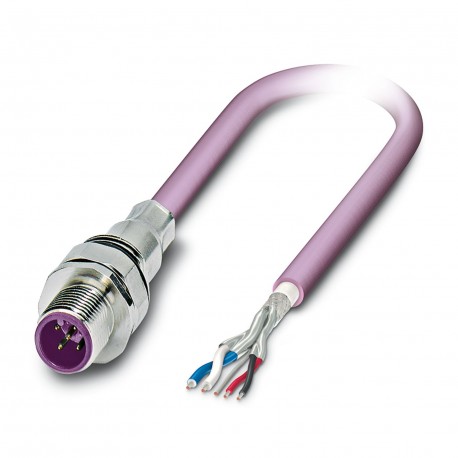

SACCEC-M12MS-5CON-M16/10,0-920 1525665 PHOENIX CONTACT Bus system flat-type plug
$0.00米ドル
4850 在庫あり
主な仕様
:DeviceNet™
コーディング:A
シールド:Tinned copper braided shield
ケーブルタイプ:CANopen®/DeviceNet™, PUR, violet
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| DeviceNet™ | |
| コーディング | A |
| シールド | Tinned copper braided shield |
| ケーブルタイプ | CANopen®/DeviceNet™, PUR, violet |
| ヘッドデザイン | Plug |
| 加速度 | 3 m/s² |
| ケーブル長 | 10 m |
| ケーブル重量 | 90 kg/km |
| ハロゲンフリー | in accordance with DIN VDE 0472 part 815 |
| 製品タイプ | Circular connectors (device side) |
| 試験電圧 | 2500 V |
| UL AWMスタイル | 21198 (80°C/300 V) |
| 取り付けタイプ | Front mounting M16 x 1.5 |
| 全体的なひねり | 2 pairs around a drain wire in the center to the core |
| ツイストペア | 2 cores to the pair |
| 曲げ半径 | 70 mm |
| ケーブル容量 | nom. 40 nF/km (Data cable) |
| 波動インピーダンス | 120 Ω ±10 % (with 1 MHz) |
| AWG信号線 | 24 |
| ケーブル構造 | 2xAWG24/19+2xAWG22/19 |
| ループ抵抗 | ≤ 181.80 Ω/km (Data cable) |
| 横断経路 | 4.5 m |
| 移動速度 | 3 m/s |
| AWG電源 | 22 |
| 接触材料 | CuZn |
| 難燃性 | UL 1581, Section 1060 and UL 2556, Section 9.3 (FT1) |
| ヘッドねじの種類 | M12 |
| その他の抵抗 | Low adhesion |
| 接続方法 | CAN Bus / DeviceNet |
| ヘッドケーブル出口 | straight |
| 導体材料 | Tin-plated Cu litz wires |
| 接触抵抗 | ≤ 3 mΩ |
| 公称電流IN | 4 A |
| 公称電圧UN | 60 V |
| 単線、カラー | red-black, blue-white |
| 汚染度 | 3 |
| 寸法図 | |
| 断熱材 | PA66 |
| 最大曲げサイクル | 5000000 |
| ポジション数 | 5 |
| 保護の程度 | IP67 |
| 過電圧カテゴリー | II |
| 信号の種類/カテゴリ | CANopen® |
| 絶縁抵抗 | ≥ 100 MΩ |
| 外装シース、カラー | red lilac RAL 4001 |
| 公称電圧、ケーブル | ≤ 300 V (Peak value, not for high-power applications) |
| 外装材 | PUR |
| テスト電圧 コア/コア | 2000 V |
| ペアシールドの種類 | Plastic-coated aluminum foil, aluminum side outside |
| 導体断面積 | 2x 0.25 mm² (Data cable) |
| ケーブル外径 | 6.70 mm ±0.3 mm |
| 光シールドカバー | 80 % |
| 接触面材質 | Ni/Au |
| 材質電線絶縁体 | Foamed PE (Data cable) |
| 曲げサイクル数 | 5000000 |
| 試験電圧 コア/シールド | 2000.00 V (50 Hz, 1 min.) |
| ケーブルタイプ（略称） | 920 |
| 最大導体抵抗 | 51.6 mΩ/m |
| ケーブル絶縁抵抗 | ≥ 5 GΩ*km (Data cable) |
| ねじ接続用材質 | Metal |
| 絶縁体を含む線径 | 1.95 mm ±0.05 mm (Data cable) |
| 周囲温度（動作） | -20 °C ... 60 °C (cable, drag chain applications) |
| 導体構造信号線 | 19x 0.13 mm |
| 導体構造、電圧供給 | 19x 0.15 mm |
| UL 94準拠の難燃性評価 | V0 |
| 最小曲げ半径、固定設置 | 5 x D |
| 最小曲げ半径、柔軟な設置 | 10 x D |
| 最小曲げ半径、ドラッグチェーンアプリケーション | 10 x D |
製品説明
Bus system flush-type plug, DeviceNet/CANopen, 5-pos., M12, shielded, A-coded, front/screw mounting with M16 thread, with 10.5 m bus cable, 2 x 0.2 mm2, 2 x 0.32 mm2
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
