SACCEC-M12MSB-2CON-M16/2,0-910

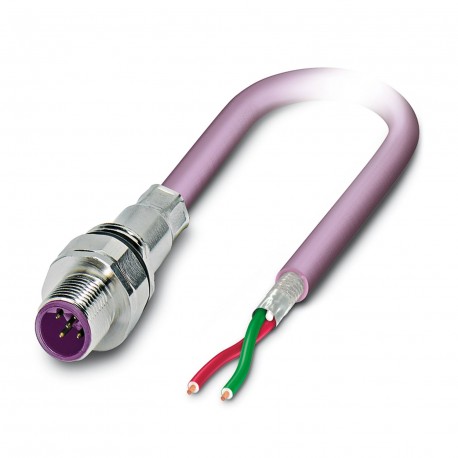

SACCEC-M12MSB-2CON-M16/2,0-910 1519561 PHOENIX CONTACT Bus system flat-type plug
$53.73米ドル
220 在庫あり
主な仕様
:• WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible.
コーディング:B
一般的な:Contact connection method: Crimp connection
シールド:yes
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. | |
| コーディング | B |
| 一般的な | Contact connection method: Crimp connection |
| シールド | yes |
| ケーブルタイプ | PROFIBUS [910] |
| ヘッドデザイン | Pin |
| 安全に関する注意事項 | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| ねじの種類 | M12 |
| ケーブル長 | 2 m |
| ケーブル重量 | 90 kg/km |
| ハロゲンフリー | in accordance with DIN VDE 0472 part 815 |
| 製品タイプ | Circular connectors (device side) |
| 試験電圧 | 2500 V |
| UL AWMスタイル | 21198 (80°C/300 V) |
| 組み立てノート | With locking nut |
| 取り付けタイプ | Front mounting M16 x 1.5 With locking nut |
| 全体的なひねり | 2 cores with 2 fillers to the core |
| シール材 | NBR |
| ケーブル容量 | nom. 30 pF/m |
| 波動インピーダンス | 150 Ω ±10 % (3 MHz ... 20 MHz) |
| AWG信号線 | 24 |
| 記事の改訂 | 10 |
| 接触材料 | CuZn |
| 難燃性 | UL 1581, Section 1060 and UL 2556, Section 9.3 (FT1) |
| ヘッドねじの種類 | M12 |
| 材料、充填材 | PP |
| その他の抵抗 | Low adhesion |
| 接続方法 | Cable connection |
| ヘッドケーブル出口 | straight |
| 導体材料 | Tin-plated Cu litz wires |
| 接触抵抗 | ≤ 3 mΩ |
| 公称電流IN | 4 A (Plug/socket in accordance with IEC 61076-2-101, cable technical data is to be observed) |
| 公称電圧UN | 48 V AC |
| 操作上の注意 | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| 注文情報: | Lock nut is included in the scope of delivery |
| シールド減衰 | ≤ 0.049 dB/m (at 16 MHz) |
| 単線、カラー | red, green |
| 導体構造 | 1x2xAWG24/19 |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 2 |
| 定格サージ電圧 | 1.5 kV |
| 伝送媒体 | Copper |
| 保護の程度 | IP67 |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | II |
| 標準指定 | M12 connector |
| 絶縁抵抗 | ≥ 100 MΩ |
| 外装シース、カラー | red lilac RAL 4001 |
| 公称電圧、ケーブル | 300 V |
| 外装材 | PUR |
| テスト電圧 コア/コア | 1500 V (50 Hz, 1 min.) |
| 導体断面積 | 2x 0.25 mm² (Signal line) |
| 接点接続タイプ | Pin |
| ケーブル外径 | 7.80 mm ±0.2 mm |
| 光シールドカバー | 85 % |
| 接触キャリア材料 | PA 6.6 |
| 接触面材質 | Ni/Au |
| 材質電線絶縁体 | Foam-Skin PP |
| 規格/仕様 | IEC 61076-2-101 |
| 試験電圧 コア/シールド | 1500.00 V (50 Hz, 1 min.) |
| 最大導体抵抗 | ≤ 78.6 Ω/km |
| 挿入/離脱サイクル | > 100 |
| ねじ接続用材質 | Brass, nickel-plated |
| 絶縁体を含む線径 | 2.55 mm ±0.07 mm |
| 周囲温度（動作） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線 | 19x 0.13 mm |
| 動的荷重容量（曲げ） | Max. bending cycles: 4000000, Bending radius: 65 mm, Traversing path: 4.5 m, Traversing rate: 3 m/s, Acceleration: 3 m/s², Ambient temperature: -20 °C ... 60 °C |
| UL 94準拠の難燃性評価 | V0 |
| 最小の曲げ半径、固定設置 | 40 mm |
| 最小の曲げ半径、可動設置 | 65 mm |
製品説明
Conect. plug. to be apar. front wall, 2-pole halogen-free, lilac red RAL 4001, shielded, Male connector, straight, M12, coding: B, a free cable end, Front mounting, M16 x 1.5, PROFIBUS, cable length:
