SB-8EP0A8AA700S

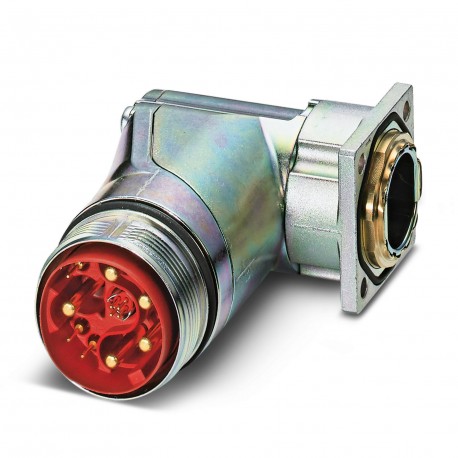

SB-8EP0A8AA700S 1099398 PHOENIX CONTACT Device connector, front mounting, angled, rotatable, shielded: yes, ..
$0.00米ドル
4131 在庫あり
主な仕様
GTIN:4055626963754
注文キー:1099398
（図面）:• The connector warms up in normal operation. Depending on the ambient conditions, the surface of the connector can continue to warm up. In this case, the user is responsible for posting warnings (e.g. DIN EN ISO 13732-1:2008-12).
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626963754 |
| 注文キー | 1099398 |
| （図面） | • The connector warms up in normal operation. Depending on the ambient conditions, the surface of the connector can continue to warm up. In this case, the user is responsible for posting warnings (e.g. DIN EN ISO 13732-1:2008-12). |
| 梱包単位 | 1 |
| ETIM 5.0 (eCl@ss) | EC002635 |
| ETIM 6.0 (eCl@ss) | EC002061 |
| 関税番号 | 85389099 |
| 安全に関する注意事項（図面） | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| REACh SVHC（住宅データ） | Lead 7439-92-1 |
| eCl@ss 8.0 (分類) | 27440102 |
| eCl@ss 9.0 (分類) | 27440103 |
| eCl@ss 10.0.1 (分類) | 27440102 |
| コーディング（標準と規制） | Signal, coding 1 |
| アプリケーション（基準と規制） | Power |
| ねじの種類（絶縁体のデータ） | M40 |
| 追加テキスト（基準と規制） | for max. connection cross section |
| 連絡先の種類（規格と規制） | Pin |
| ロックの種類（絶縁体のデータ） | for standard and SPEEDCON interlock |
| ハウジング材質（絶縁体のデータ） | Turned parts: copper zinc alloy (CuZn), die-cast parts: zinc (GD-Zn) |
| 汚染の程度（基準と規制） | 3 |
| ポジション数（基準と規制） | 9 |
| 定格サージ電圧（規格・規制） | 6 kV |
| 過電圧カテゴリー（規格および規制） | III |
| 回転方向（規格・規則） | Standard |
| 接点接続方法（規格・規制） | Crimp connection |
| 電源接点の定格電圧（規格・規制） | 630 V AC |
| 電源接点の定格電流（規格および規制） | 70 A |
| 電源接点の接触径（規格・規制） | 3.6 mm |
| 定格電圧（II/3）電源接点（規格および規制） | 850 V DC |
| 信号接点の接触径（規格・規則） | 1 mm |
| 定格電圧（III/3）電源接点（規格および規制） | 630 V AC |
| 定格電圧（III/3）信号接点（規格および規制） | 500 V |
| 保護等級（プラグ挿入時）（絶縁体のデータ） | IP68/IP69K |
| 電源接点のリッツ線断面積の最大値（規格および規制） | 16 mm² |
| 電源接点のリッツ線断面積の最小値（規格および規制） | 1 mm² |
| 25℃における各信号接点の定格電流（規格および規制） | 8 A |
| 信号接点のリッツ線断面積の最大値（規格および規制） | 1.5 mm² |
| 信号接点のリッツ線断面積の最小値（規格および規制） | 0.06 mm² |
| 寸法図ピンバージョン：寸法A = 3.7 mm、ソケットバージョン：寸法A = 0.05 mm、X = 回転角度の基準位置（図面） |
製品説明
M40, Conect. plug. to be apar. front wall, SB, Swivel angle, shielded: yes, for standard lock and SPEEDCON, No. of poles: 4+4+PE / 3+N+PE, Rotation direction: Standard, contact type: Male, Crimped con
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Dimensional drawingPin version: dimension A = 3.7 mm, socket version: dimension A = 0.05 mm, X = reference position for angle of rotation
