SB-8EP6D8A9L34S

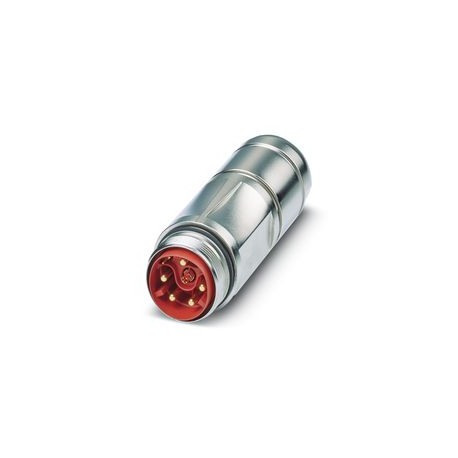

SB-8EP6D8A9L34S 1314988 PHOENIX CONTACT M40, Mating connector, series: SB, long straight, shielded: yes, for..
$133.62米ドル
108 在庫あり
主な仕様
:• WARNING: Only operate products in perfect condition. Regularly check the products for damage. Immediately take out defective products. Replace the damaged products. The item cannot be repaired.
リンク:Crimp Connection
注記:to a max. connection section
データレート:100 MBit/s
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| • WARNING: Only operate products in perfect condition. Regularly check the products for damage. Immediately take out defective products. Replace the damaged products. The item cannot be repaired. | |
| リンク | Crimp Connection |
| 注記 | to a max. connection section |
| データレート | 100 MBit/s |
| 応用 | Hybrid |
| ねじ込みPg | without |
| ねじの種類 | M40 |
| 極数 | 15 |
| 製品タイプ | Circular connectors (cable side) |
| クランプタイプ | for standard and SPEEDCON clamping |
| 一般的な注意事項 | Order crimp contacts separately |
| 挿入計画 | 6+4+4+XP |
| ガスケット材質 | FKM |
| 公称電圧 | 630 V AC |
| ハウジング材質 | Rotating parts: copper-zinc alloy (CuZn), die-cast parts: zinc (GD-Zn) |
| 汚染度 | 3 |
| 設置高さ | 2000 m |
| 安全に関する指示 | WARNING: Connectors must not be connected or disconnected under load. Failure to comply with it and use it in accordance with the rules may result in damage to persons and/or property. |
| 過電圧カテゴリー | Iii |
| 回転方向 | standard |
| 接点スイッチングタイプ | Thorn |
| インパルス電圧のサイジング | 6 kV |
| 導体外径 | 20.5 mm ... 26.5 mm |
| 電流電力コンタクトのサイズ | 70 A |
| 接触直径データ接触 | 0.6 mm |
| コンタクト径パワーコンタクト | 3.6 mm |
| 保護の程度（作動） | IP68/IP69K |
| ワイヤーセクション電源コンタクト最大。 | 16 mm² |
| ワイヤセクション電源コンタクト最小。 | 2.5 mm² |
| 周囲温度（動作時） | -40 °C ... 115 °C |
| 連絡先直径信号連絡先 | 1 mm |
| ワイヤーセクション信号接点最大。 | 1.5 mm² |
| ワイヤセクション信号接点最小。 | 0.06 mm² |
| 電圧（II/3）電源接点のサイジング | 850 V DC |
| 電圧サイジング（III/3）電源コンタクト | 630 V AC |
| 各信号接点の定格電流 | 8 A |
| 電圧サイジング（III/3）信号接点 | 500 V |
| ワイヤ断面積データ接点最大。 | 0.25 mm² |
| ワイヤ断面積データ接点最小。 | 0.08 mm² |
| 25℃における各データ接点の電流サイジング | 3.6 A |
製品説明
M40, Coupling plug-in connector, SB, long straight, shielded: yes, for standard and SPEEDCON locking, No. of poles: 6+4+4+PE, Direction of rotation: Standard, contact type: Male, Crimped connection, c
